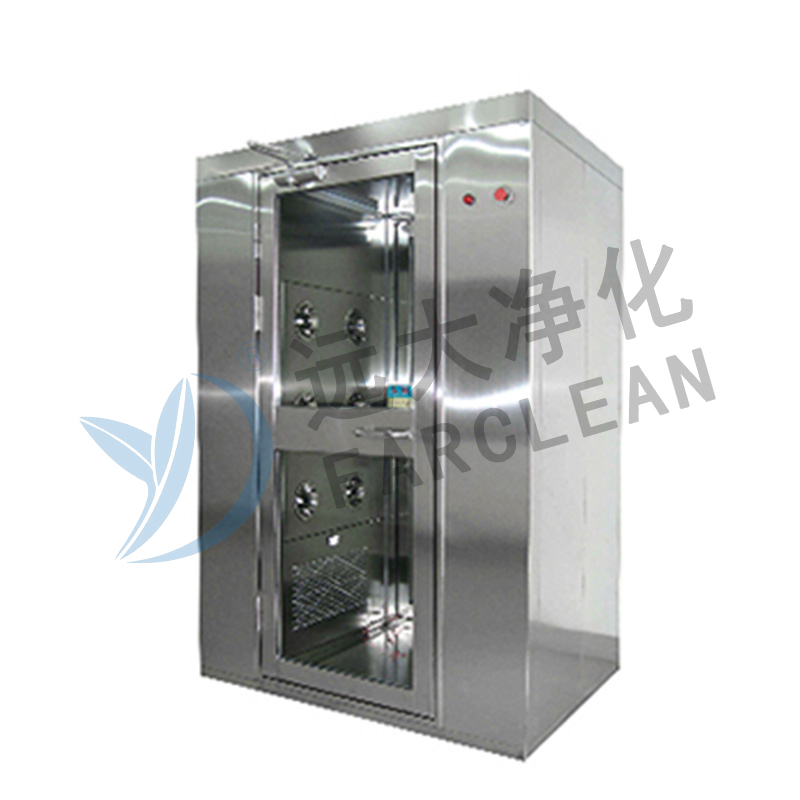

Čistá místnost vzduchová sprcha: Kritická brána k kontrole kontaminace

V pečlivě kontrolovaném prostředí čistých místností - kde může jedna částice nebo mikroorganismus ohrozit citlivé procesy - Vzduchová sprcha stojí jako nepostradatelná obranná bariéra. Více než jen místnost, je to vysoce inženýrská dekontaminační vzduchová vzduchová vzdušná látka navržená k odstranění povrchových kontaminantů z personálu a materiálů před Vstupují do sterilního jádra. Letecké sprchy, které působí jako ostražitý strážce na prahu, jsou zásadní pro udržení přísných úrovní čistoty potřebné v průmyslových odvětvích od výroby polovodičů po farmaceutickou produkci a biotechnologický výzkum.

Hlavní mise: Prevence přenosu kontaminace

Čisté místnosti udržují specifické klasifikace ISO (např. ISO třída 5, třída 7) přísným ovládáním vzdušných částic. Personál, navzdory nošení specializovaných oděvů v čistém místnosti (zajíček, kapuce, botičky), zůstávají významným potenciálním zdrojem kontaminace. Odhodí kožní buňky, vlasy, vlákna a mikroorganismy. Materiály a vybavení vstupující do povrchových částic čistého pokoje. Kritickou funkcí vzduchové sprchy je zachytit a odstranit tyto kontaminanty ve vstupním bodě .

Jak to funguje: vánice filtrovaného vzduchu

Vzduchová sprcha pracuje na jednoduchém, ale vysoce účinném principu: Vysoko rychlosti, HEPA nebo ULPA filtrované vzduchové trysky . Tady je typický proces:

1. Vstup: Personál nebo materiály vstupují do vzduchové sprchy přes jeden dveře. Oba dveře jsou propojeno - Najednou mohou být otevřeny pouze jedno dveře, aby se zabránilo nefiltrovanému vzduchu v obcházení sprchy a vstupu do čisté místnosti.

2. Aktivace: Senzory detekují přítomnost a spustí cyklus sprchy. Zvukové nebo vizuální signály označují aktivaci.

3. Vysokorychlostní vzduchový výbuch: Výkonné, strategicky umístěné trysky ve stěnách a stropu (a někdy podlahové) emitují trysky ultra-čistí, filtrovaného vzduchu HEPA/ULPA při vysokých rychlostech (obvykle 20-25 m/s/4000-5000 ft/min).

4. Povrchování povrchu: Turbulentní, vysokorychlostní vzduch fyzicky uvolňuje uvolňující částice (prach, vlákna, kožní vločky) a mikroorganismy, které se drží na povrchu oděvů, rukavic, brýlí a materiálů.

5. Odstranění kontaminantů: Vypuštěné kontaminanty jsou okamžitě zachyceny sacími mřížkami, obvykle umístěnými poblíž podlahy a vtaženy do filtračního systému vzduchové sprchy.

6. Filtrace a recirkulace: Kontaminovaný vzduch prochází pre-filtry (pro zachycení větších zbytků) a poté hlavní filtry HEPA (vysoce efektivní vzduch částic) nebo ULPA (ultra nízký penetrační vzduch). Filtry HEPA odstraňují 99,97% částic ≥0,3 mikronů, zatímco filtry ULPA odstraňují 99,999% částic ≥ 0,12 mikronů. Vyčištěný vzduch se poté recirkuluje zpět do trysek.

7. Dokončení a výstup cyklu: Po přednastaveném čase cyklu (obvykle 15-30 sekund pro personál, déle pro vozíky/materiály), vzduchové trysky se zastaví. Indikátor signalizuje, že je bezpečné otevřít vnitřní dveře do čisté místnosti.

Klíčové komponenty efektivní vzduchové sprchy:

1. Příloha: Konstruováno z hladkých, nerezolovacích materiálů (obvykle z nerezové oceli 304 nebo 316 nebo práškové potažené oceli). Bezproblémová konstrukce minimalizuje pasti částic.

2. Vysoce účinné dmychadlo (the): Poskytněte potřebný vysoký objem, vysokorychlostní proudění vzduchu. Často variabilní rychlost pro optimalizaci.

3. HEPA/ULPA filtrační systém: Srdce jednotky. Vícestupňová filtrace (předfilter HEPA/ULPA) zajišťuje čistotu vzduchu. Integrita filtru je prvořadá.

4. Letecké trysky: Strategicky umístěné pro optimální pokrytí a turbulenci na celém povrchu personálu/materiálů. Nastavitelné trysky zvyšují účinnost.

5. Sací mřížky: Nachází se pro účinné zachycení kontaminovaného vzduchu, obvykle nízké na stěnách nebo na podlaze.

6. Řídicí systém: Správa programovatelného logického řadiče (PLC) nebo mikroprocesoru:

   • Načasování cyklu a sekvence

   • Ovládání rychlosti dmychadla/proudění vzduchu

   • Logika pro blokování (bezpečnost dveří)

   • Alarmové systémy (ucpávání filtru, porucha dveří, nízký průtok vzduchu)

   • Uživatelské rozhraní (zobrazení, tlačítko Start)

7. Interlocked Doors: Funkce kritického bezpečnosti a omezení. Elektromechanické nebo magnetické blokování zabraňují otevření obou dveří současně. Automatické posuvné dveře jsou běžné.

8. Osvětlení: Uzavřená příslušenství kompatibilní s čistými místnostmi.

9. Volitelné funkce:

   • Podlahové mřížky pro proudění vzduchu zdola nahoru (vylepšené čištění materiálu).

   • Ionizující tyče pro neutralizaci statického náboje (snižuje adhezi částic).

   • Hlasové výzvy nebo vícejazyčné displeje.

   • Průstupy materiálu (menší vzduchové zařízení pro nástroje/díly).

   • Protokolování dat pro záznamy o souladu.

Proč jsou letecké sprchy nezbytné: Výhody

• Významná redukce částic: Může odstranit 80-95% povrchových částic z personálu a materiálů.

• Chrání integritu čisté místnosti: Zabraňuje vnějším kontaminantům v porušení kontrolovaného prostředí a udržuje klasifikaci ISO.

• Snižuje riziko kontaminace produktu: Zásadní pro výnos v polovodičích a sterilitě ve farmaceutice/biotechnologii.

• Rozšiřuje životnost filtru HEPA: Zachycením objemové kontaminace před Vstupuje do hlavní čisté místnosti, primární filtry HEPA vydrží déle a fungují efektivněji.

• Vynucuje disciplínu: Působí jako fyzická připomínka a postupová bod pro správné postupy kontroly kontaminace.

• Nákladově efektivní kontrola kontaminace: Mnohem efektivnější než spoléhání se pouze na systém čisté místnosti pro manipulaci s vzduchem pro zředění a odstranění kontaminantů přinesených personálem.

Kritické aplikace: Kde je čistota prvořadá

1. Polovodičová a mikroelektronická výroba: Ochrana oplatků a čipů před zabijáckými částicemi během fotolitografie, leptání a sestavení (ISO třída 1-5).

2. Farmaceutická výroba: Zajištění sterility v aseptických plnicích liniích, produkci vakcíny a manipulaci s sterilními API (ISO třída 5/stupeň A).

3. Biotechnology & Life Sciences: Prevence kontaminace v laboratořích buněčné kultury, tkáňovém inženýrství a genetickém výzkumu.

4. Výroba zdravotnického zařízení: Kritické pro sestavení a balení sterilních zařízení.

5. Aerospace: Precision Optics, Laser Systems a Satelitní sestava, kde částice mohou narušit výkon.

6. Nanotechnologický výzkum a produkce: Kde mohou narušit procesy i částice nanočástic.

7. Izolační místnosti nemocnice a laboratoře: Vstupní body pro zadržování na vysoké úrovni (BSL-3/4) nebo ochranné prostředí (např. Pro imunokompromitované pacienty).

Úvahy o návrhu a faktory výběru

Výběr správné vzduchové sprchy vyžaduje pečlivou analýzu:

1. Klasifikace čistého pokoje: Diktuje požadovanou filtrační účinnost (HEPA vs. ULPA) a potenciálně rychlost vzduchu.

2. Propustnost: Počet personálu/materiálů vstupujících za hodinu. Určuje velikost (potřeby jedné osoby, více osob, procházky, průchod) a časy cyklu.

3. Personál vs. materiální zaměření: Personální sprchy se zaměřují na pokrytí těla. Materiál/vozík sprchy potřebují podlahové trysky a větší rozměry.

4. Vzor a rychlost proudění vzduchu: Umístění trysky a rychlost musí zajistit úplné pokrytí a efektivní drhnutí. Minimální rychlost obvykle 20 m/s (4000 ft/min).

5. Filtrace: HEPA (ISO třída 5-8) nebo ULPA (ISO třída 1-5)? Velikost filtru a přístupnost pro testování/změnu.

6. Stavební materiál: Nerezová ocel (304, 316) je preferována pro trvanlivost a čistitelnost. Pro méně přísné oblasti může být ocel potažená práškem.

7. Řídicí systém a funkce: Požadovaná úroveň automatizace, alarmů, protokolování dat, uživatelské rozhraní.

8. Blokování: Spolehlivost a typ (mechanický, magnetický).

9. Velikost a rozvržení: Musí se přizpůsobit prostoru pro oblékání/vzduchové prostory a přizpůsobit se pohybu.

10. Dodržování: Splňování relevantních standardů (IEST, ISO 14644, GMP).

Údržba: Zajištění pokračujícího výkonu

Vzduchová sprcha je jen tak dobrá jako její údržba:

1. Pravidelná náhrada filtru: Předběžné filtry (často) a filtry HEPA/ULPA (podle monitorování tlaku nebo naplánované výměny). Selhání filtru činí sprchu neúčinnou.

2. Testování integrity filtru: Pravidelné testování DOP (dispergované olejové částice) nebo PAO (polyalphaolefin) pro ověření těsnění a účinnosti HEPA/ULPA.

3. Ověření rychlosti proudění vzduchu: Zajištění, že trysky splňují specifikovanou rychlost.

4. Čištění: Časté interiérové ​​čištění stěn, podlah, grily a trysek s čistými agenturami. Samotná sprcha se nesmí stát zdrojem kontaminace.

5. Kontroly blokování dveří: Pravidelné testování pro zajištění bezpečnosti a omezení.

6. Údržba dmychadla a motoru: Podle plánu výrobce.

Budoucí trendy: chytřejší, efektivnější strážci

• Integrace pokročilého senzoru: Částice částic v reálném čase uvnitř sprchy poskytují okamžitou zpětnou vazbu o účinnosti dekontaminace a spuštění alarmů, pokud výkon klesá.

• Operace bez dotyku a IoT: Senzory pohybu, aktivace hlasu, vzdálené monitorování výkonových parametrů (proudění vzduchu, stav filtru), upozornění na prediktivní údržbu.

• Energetická účinnost: Optimalizovaná kontrola dmychadla (VFDS), vylepšená aerodynamika a návrhy s nízkým obsazením snižování provozních nákladů.

• Vylepšené materiály: Antimikrobiální povlaky na vnitřních površích, ještě odolnější a čistitelnější materiály.

• Integrace s řízením přístupu: Propojení dokončení cyklu sprchového cyklu s přístupem do dveří čistého pokoje pro vynucené dodržování předpisů.

• Pokročilé modelování proudění vzduchu: Výpočetní dynamika tekutin (CFD) se používá k optimalizaci umístění trysek a vzorů proudění vzduchu pro maximální odstranění částic.

Neochvějný vzduchový vzduch

Sprcha čistého pokoje není luxus; Je to základní inženýrská kontrola nezbytná pro dosažení a udržování kritické úrovně čistoty. Agresivním odstraněním povrchových kontaminantů v místě vstupu působí jako životně důležitá první linie obrany a chrání miliardy dolarů v hodnotě produktu, citlivého výzkumu a lidského zdraví. Jeho účinnost závisí na správném designu spojené s třídou čistého pokoje, pečlivé instalaci a neochvějným závazkem k údržbě a integritě filtru. Vzhledem k tomu, že technologie čistých místností se postupují a standardy kontroly kontaminace se stávají stále přísnějšími, vzduchová sprcha se bude i nadále vyvíjet jako chytřejší, efektivnější a nepostradatelná brána do nedotčeného prostředí, která řídí moderní technologický a vědecký pokrok. Investice do dobře navržené a přísně udržované letecké sprchy je investice do integrity a úspěchu samotné čisté místnosti.
