V současných high-tech a precizních výrobních oborech se řešení pro čisté prostory stalo nepostradatelnou základní složkou průmyslové výroby. Ať už ve farmacii, zdravotnických zařízeních, biotechnologiích nebo výrobě elektroniky a polovodičů, schopnost řídit čisté prostředí přímo určuje kvalitu a bezpečnost produktu. Jak lze realizovat vysoce účinné, energeticky úsporné a udržitelné čisté prostory, se stalo klíčovým technologickým zaměřením napříč průmyslovými odvětvími.

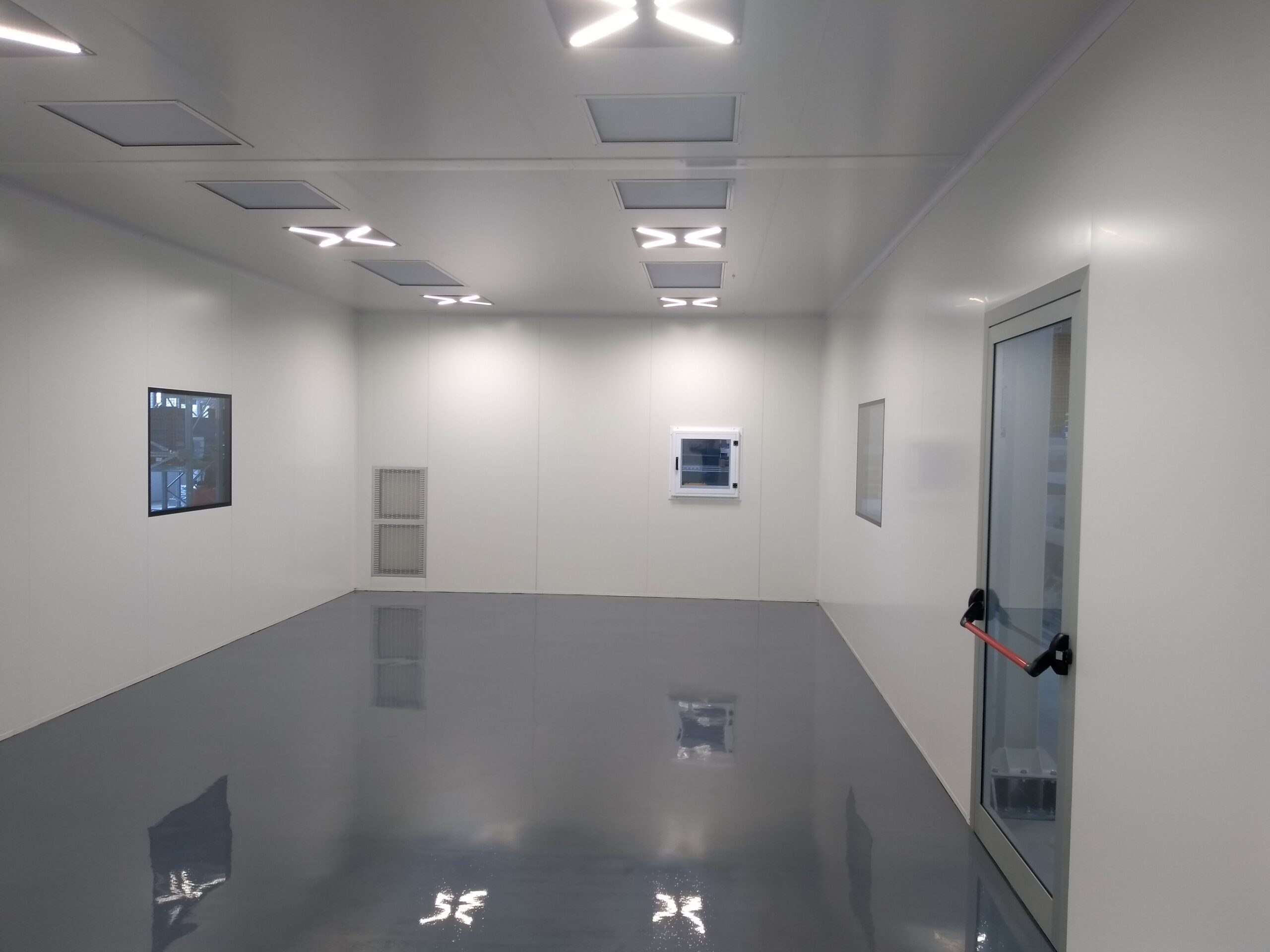

Co je řešení pro čisté prostory?
Řešení pro čisté prostory se týká komplexního systému navrženého k vytvoření, údržbě a správě kontrolovaného čistého prostředí. Nejde pouze o „budování čistého prostoru“, ale poskytuje systematické řešení zahrnující návrh, konstrukci, konfiguraci zařízení, čištění vzduchu, monitorování a řízení a údržbu.
Jeho hlavním cílem je udržovat prach, mikroorganismy, teplotu, vlhkost a tlak ve specifických standardních rozmezích v omezeném prostoru pomocí filtrace vzduchu a řízení průtoku, což zajišťuje bezpečnost a přesnost produktů nebo experimentálních procesů.
Komponenty
Kompletní řešení pro čisté prostory obvykle zahrnuje následující základní systémy:
| Systémový modul | Popis funkce |
|---|---|
| Systém čištění vzduchu | Používá primární, střední a vysoce účinné filtry (HEPA/ULPA) k odstranění polétavých částic a mikroorganismů. |
| Systém řízení průtoku vzduchu a tlaku | Udržuje přetlak v čisté oblasti prostřednictvím systémů přívodu, odvodu a odvodu vzduchu, aby se zabránilo vnější kontaminaci. |
| Systém regulace teploty a vlhkosti | Udržuje konstantní teplotu a vlhkost a zajišťuje podmínky pro zařízení a produkty. |
| Inteligentní monitorovací systém | Shromažďuje parametry, jako je teplota, vlhkost, proudění vzduchu, koncentrace částic a tlakový rozdíl v reálném čase pro automatizované řízení. |
| Konstrukční a dokončovací systém | Používá prachotěsné, antibakteriální a snadno čistitelné panely, podlahy a utěsněné dveře a okna. |
| Systém řízení personálu a logistiky | Zahrnuje šatny, vzduchové sprchy a průchozí okna pro kontrolu vstupu personálu a materiálu a zabránění kontaminaci. |
Oblasti použití
Řešení pro čisté prostory se široce používají v:
Farmacie a biotechnologie (výroba léčiv, vývoj vakcín)
Výroba elektroniky a polovodičů (čipy, přesné součástky)
Výroba potravin a kosmetiky (aseptické obaly, plnicí linky)
Lékařská zařízení a laboratoře (chirurgické nástroje, testovací zařízení)
Nová energetika a letecký průmysl (lithiové baterie, optické přístroje)
Proč je to tak důležité?
V těchto průmyslových odvětvích může i jediná částice prachu nebo jeden mikroorganismus způsobit selhání produktu, experimentální chyby nebo ohrozit bezpečnost. Řešení pro čisté prostory zajišťuje, že vzduch, teplota, vlhkost, personál a zařízení budou fungovat za kontrolovaných podmínek, čímž se dosáhne:
Stabilní kvalita produktu
Opakovatelné experimentální výsledky
Zlepšená bezpečnost výroby a dodržování předpisů
Optimalizovaná spotřeba energie a náklady na údržbu
Strukturální rozdíly mezi měkkými a tvrdými stěnami čisté prostory
Čisté prostory se obecně dělí na čisté prostory s měkkými stěnami a čisté prostory s pevnými stěnami na základě struktury a požadavků na použití. Oba typy mají jedinečné vlastnosti, pokud jde o strukturu, instalaci, použitelné scénáře a náklady. Podrobné srovnání je následující:
| Porovnávací položka | Softwall Clean Room | Pevná stěna čistá místnost |
|---|---|---|
| Hlavní konstrukční materiály | Rám z hliníkové slitiny transparentní PVC nebo antistatické závěsy | Čisté panely rámu z hliníkové slitiny (barevná ocel, voštinové panely, skleněné hořčíkové panely atd.) |
| Nástěnná forma | Flexibilní konstrukce závěsu, pohyblivá nebo odnímatelná | Pevné pevné stěny, stabilní konstrukce |
| Stropní konstrukce | Modulární strop s vestavěnými HEPA filtry a osvětlením | Integrovaný stropní systém úzce propojený se systémem čištění vzduchu |
| Způsob instalace | Rychlá montáž, vhodná pro dočasné nebo částečně čisté prostory | Pevná konstrukce, vhodná pro dlouhodobé použití nebo vysoce kvalitní čisté prostory |
| Úroveň čistoty | Typicky ISO 7–8 | ISO 4–6 nebo vyšší |
| Flexibilita a rozšiřitelnost | Snadno přemístitelné nebo rekonfigurovatelné, pohodlné rozšíření | Omezená rozšiřitelnost, úpravy vyžadují rekonstrukci |
| Náklady a doba výstavby | Nižší náklady, kratší doba instalace | Vyšší cena, delší doba výstavby |
| Použitelné scénáře | Laboratoře, dočasné výrobní linky, kontrolní prostory | Farmaceutické dílny, továrny na elektroniku, výrobní prostory zdravotnických prostředků |
Strukturální vlastnosti
1.Softwall Čisté prostory: Flexibilita a nákladová efektivita
Modulární rám: Vyrobeno z lehké hliníkové slitiny nebo nerezové oceli, jednoduchá konstrukce.
Kryt na záclony: Antistatický materiál PVC nebo EVA účinně blokuje vnější prach.
Vysoká mobilita: Lze rychle sestavit nebo demontovat podle změn procesu nebo úprav výrobní linky.
Typické aplikace: Krátkodobé experimenty, montážní prostory elektroniky, čisté kontrolní linky.
výhody: Rychlá stavba, nízká cena, flexibilní konfigurace.
Omezení: Omezená úroveň čistoty, slabší zvuková izolace a vzduchotěsnost.
2. Pevné stěny čisté prostory: Stabilita a vysoké standardy
Struktura stěny: Vyrobeno z vysoce pevných čistých panelů (barevná ocel, voštinové hliníkové panely atd.), hladké a bezprašné povrchy uvnitř i vně.
Integrovaný vzduchový systém : Stropy často vybavené systémy FFU (Fan Filter Unit) pro laminární proudění vzduchu.
Silný těsnící výkon: Jednotná organizace proudění vzduchu a stabilní udržování přetlaku.
Typické aplikace: Farmaceutické provozy, nemocniční operační sály, výroba polovodičových a optických zařízení.
výhody: Vysoká čistota, dlouhá životnost, pevná struktura.
Omezení: Vysoká cena, obtížné úpravy.
Integrace inteligentního snímání a řízení čistých prostor
S digitální modernizací průmyslu se inteligentní senzory staly klíčovou součástí řešení pro čisté prostory. Sběr dat v reálném čase, jako je teplota, vlhkost, diferenční tlak, proudění vzduchu a koncentrace částic, umožňuje manažerům přesně monitorovat stav čistých prostor prostřednictvím centrálního řídicího systému. Jakmile se parametry odchýlí od nastaveného rozsahu, systém může automaticky upravit průtok vzduchu nebo účinnost filtrace a dosáhnout tak dynamické rovnováhy prostředí. Toto inteligentní monitorování nejen zlepšuje provozní efektivitu, ale také výrazně snižuje lidskou chybu.
1. Základní role inteligentního snímání
Hlavním cílem provozu v čistých prostorách je udržovat stabilní čistotu vzduchu, teplotu, vlhkost, tlak a rychlost proudění vzduchu, což závisí na zpětné vazbě v reálném čase od vysoce citlivých senzorů.
| Typ snímače | Monitorovaný parametr | Aplikační scénář |
|---|---|---|
| Snímač částic | Koncentrace částic ve vzduchu (PM0,3–PM10) | Monitorování změn tříd čistých prostor v reálném čase |
| Snímač teploty a vlhkosti | Teplota, relativní vlhkost | Lékařské, elektronické, farmaceutické čisté zóny |
| Snímač diferenčního tlaku | Zónový tlakový rozdíl a směr proudění vzduchu | Zabraňte křížové kontaminaci, udržujte pozitivní tlak |
| Senzor průtoku vzduchu | Rychlost a rovnoměrnost laminárního proudění vzduchu | Bezprašné výrobní linky a monitorování ventilace |
| Senzor plynu VOC | Organické těkavé sloučeniny | Chemické laboratoře, farmaceutická výroba |
Tato data senzorů jsou agregována a analyzována centralizovanými řídicími systémy (BAS/EMS) a mohou spouštět automatické úpravy v milisekundách, jako je regulace rychlosti ventilátoru, aktivace filtrační jednotky nebo vyvažování zátěže HVAC.
2. Inteligentní řídicí systémy: Od pasivní odezvy po aktivní seřízení
Tradiční systémy pro čisté prostory se spoléhají na ruční monitorování a pravidelnou kalibraci, zatímco moderní řešení pro čisté prostory dosahují plně automatického řízení v uzavřené smyčce:
Sběr a cloudová analýza v reálném čase
Senzory nahrávají data do centrální řídicí platformy, kde algoritmy detekují trendy a odchylky v čistotě.
Automatické provádění nastavovacích příkazů
Když koncentrace částic překročí limity nebo se teplota odchyluje od nastavených hodnot, systém automaticky upraví průtok vzduchu nebo chod ventilátoru bez lidského zásahu.
Multidimenzionální propojená správa
Čisté prostory se mohou propojit se systémy osvětlení, řízení přístupu a monitorování energie, aby se sjednotil energetický management a kontrola čistoty.
Inteligentní výstražné mechanismy
Abnormální podmínky (např. nerovnováha tlaku nebo ucpání filtru) jsou okamžitě detekovány a varovány, čímž se zabrání riziku kontaminace.
3. Správa čistých prostor řízená daty
Použití inteligentní technologie snímání posouvá správu čistých prostor od „kontroly založené na zkušenostech“ k přístupu založenému na datech.
Vizualizované datové platformy
Operátoři mohou na dálku sledovat trendy teploty, vlhkosti a koncentrace částic.
Prediktivní údržba
Data ze senzorů pomáhají předvídat stav zařízení a proaktivně upozorňují na výměnu filtru nebo servis systému, čímž se vyhnete prostojům.
Energetická optimalizace
Algoritmy dynamicky upravují proudění vzduchu a zatížení chlazení, zajišťují výkon a zároveň snižují spotřebu energie.
Inovace antimikrobiálních a samočistících materiálů
Hlavním cílem čistého prostoru je prevence kontaminace a výběr materiálu přímo ovlivňuje kontrolu hygieny. V poslední době byly široce přijímány antimikrobiální povlaky a samočistící povrchové materiály. Aktivně inhibují mikrobiální růst a snižují frekvenci čištění, čímž minimalizují sekundární kontaminaci. Tyto materiály také poskytují odolnost proti korozi a vysokou odrazivost, zlepšují účinnost osvětlení a jas prostředí.
Antimikrobiální materiály: Od pasivní ochrany k aktivní inhibici
Tradiční stěny, podlahy a povrchy zařízení často používají epoxid, nerezovou ocel nebo PVC. I když se snadno čistí, nemohou aktivně potlačovat růst mikrobů. Antimikrobiální materiály nové generace zabudovávají kovové ionty nebo nanooxidy do substrátu, čímž zajišťují nepřetržité antimikrobiální působení.
| Antimikrobiální typ | Hlavní komponenta | Mechanismus | Oblast použití |
|---|---|---|---|
| Ion stříbra (Ag⁺) | Kompozitní pryskyřice | Narušuje buněčné membrány, inhibuje reprodukci bakterií | Panely, dveře, pracovní stoly |
| Nano oxid titaničitý (TiO₂) | Fotokatalytický oxid | Pod světlem rozkládá organické nečistoty a bakterie | Stropy, svítidla |
| Ion mědi (Cu⁺/Cu²⁺) | Povlak | Narušuje buněčný metabolismus | Podlahy, kliky |
| Organický antimikrobiální povlak | Kvartérní amoniový polymer | Vytváří dlouhotrvající antimikrobiální film | Výstupy vzduchu, povrchy zařízení |
Tyto materiály tvoří na kontaktních površích bariéru mikroprostředí, udržují antimikrobiální účinky po celá léta a účinně inhibují bakterie, plísně a viry.
Samočistící technologie: Zvýšení účinnosti údržby
Nahromadění prachu, oleje a částic na površích čistých prostor ovlivňuje úroveň čistoty. Použití samočistících materiálů přeměňuje údržbu z ručního odstraňování na povrchově autonomní čištění:
1.Nano samočistící nátěry
Drsnost v nanoměřítku a superhydrofobní povrchy (kontaktní úhel >150°) zabraňují přilnavosti prachu a vody; znečišťující látky lze snadno odstranit prouděním vzduchu nebo vodou.
2.Fotokatalytické samočistící filmy
Pod viditelným nebo UV světlem TiO₂ rozkládá organické kontaminanty a oxiduje je na CO₂ a H2O pro nepřetržité čištění.
3. Antistatické samočistící povrchy
Vodivé polymery nebo oxidy kovů rozptylují statický náboj a zabraňují ulpívání prachu, což je zvláště důležité v čistých prostorách elektroniky.
Vícerozměrná synergie v systémech čistých prostor
V moderních řešeních pro čisté prostory jsou antimikrobiální a samočisticí materiály integrovány s čištěním vzduchu, designem proudění vzduchu a řízením vlhkosti:
Povrchová ochranná vrstva snižuje přilnavost nečistot
Inteligentní senzorové systémy monitorují změny částic ve vzduchu
Automatizované čisticí a dezinfekční moduly zlepšují efektivitu údržby
Modulární design panelu usnadňuje pravidelnou výměnu a upgrady
Tento vícerozměrný přístup udržuje dlouhodobě stabilní čisté prostředí, snižuje ruční čištění a používání chemikálií a dosahuje rovnováhy mezi účinností, šetrností k životnímu prostředí a trvanlivostí.
Zelená antimikrobiální a inteligentní údržba
Budoucí vývoj materiálů pro čisté prostory se zaměří na:
Ekologické antimikrobiální látky: Přírodní organické materiály nahrazují kovové ionty, aby se snížil dopad na životní prostředí
Odolné samoopravné nátěry: Automaticky opravuje škrábance při zachování antimikrobiálních vlastností
Inteligentní citlivé povrchy: Při zjištění kontaminace aktivujte antimikrobiální mechanismy
Recyklovatelné modulární materiály: Podpora opětovného použití, snížení nákladů na výstavbu a údržbu
Modulární konstrukce: klíč k efektivní budově čistých prostor
V moderní konstrukci čistých prostor se rychlost, flexibilita a kontrola nákladů staly kritickými faktory úspěchu projektu. Tradiční konstrukce čistých prostor často vyžaduje dlouhé cykly a složité instalační procesy na místě. Se vzestupem modulárních řešení pro čisté prostory je stavebnictví svědkem nové éry efektivity.
1. Základní hodnota modulárního konceptu
Základní myšlenkou modulární výstavby je prefabrikovat komponenty čistých prostor – stěny, stropy, dveře a okna, potrubí, osvětlovací systémy a další konstrukční jednotky – do standardizovaných modulů v továrně, kde je precizní výroba a kontrola dokončena před přepravou na místo k montáži.
Tento přístup nejen zkracuje stavební cykly, ale také zajišťuje „čistotu při instalaci“ díky přesné kontrole a systematickému návrhu.
| Výhody modulární konstrukce | Tradiční stavebnictví | Modulární čistá místnost |
|---|---|---|
| Stavební cyklus | Řezání a montáž na místě, dlouhá životnost | Tovární prefabrikace, montáž na místě, cyklus snížen o více než 50 % |
| Kontrola kvality | Velmi ovlivněné podmínkami na místě | Standardizovaná výroba, vysoká přesnost, silná konzistence |
| Rozšíření a údržba | Obtížná úprava, vysoká cena | Moduly lze snadno vyměnit nebo upgradovat |
| Kontrola čistoty | Prach těžko kontrolovatelný na místě | Bezprašná instalace, nízké riziko kontaminace |
| Celkové náklady | Vysoký odpad materiálu | Opakovaně použitelné komponenty, vysoké materiálové využití |
2. Rychlá instalace a flexibilní rozšíření
Klíčovou výhodou modulárních čistých prostor je rychlé nasazení. Standardizované součásti používají k montáži „plug-and-play“ zaklapávací, těsnicí pásky nebo skryté spoje, což výrazně snižuje svařování, broušení a další operace s vysokou prašností. To nejen urychlí výstavbu, ale také sníží riziko kontaminace.
Prostory čistých prostor navíc často potřebují rozšíření nebo funkční úpravu, protože se mění výrobní požadavky. Modulární, odnímatelný design umožňuje uživatelům rychle překonfigurovat prostor bez rozsáhlých demolic, což výrazně zvyšuje dlouhodobou použitelnost a udržitelnost čistého prostoru.
3. Paralelní energetická účinnost a ochrana životního prostředí
Modulární výstavba není jen o efektivitě – je také v souladu s principy šetrného stavebnictví. Prefabrikace v továrně zlepšuje využití materiálu a snižuje množství odpadu. Na místě je zapotřebí méně mokrých procesů, což minimalizuje prašnost a hlukové znečištění.
Některé moderní systémy pro čisté prostory obsahují recyklovatelné panely a energeticky účinné izolační vrstvy, které zachovávají vzduchotěsnost a zároveň snižují spotřebu energie.
4. Inteligentní konstrukce a digitální monitorování
Se zavedením digitálních stavebních technologií (BIM, IoT) se modulární konstrukce čistých prostor vyvinula od mechanické montáže k inteligentnímu monitorování a přesnému modelování:
BIM simulace: Předvizualizujte konstrukční procesy ve 3D, abyste předešli konfliktům v návrhu
Inteligentní monitorování senzorů: Detekce přesnosti instalace a čistoty vzduchu v reálném čase
Systémy vzdálené údržby: Monitorování provozních dat po instalaci pro podporu plánování údržby
Tento inteligentní konstrukční model zajišťuje sledovatelnost a správu řízenou daty od fáze stavby a zaručuje, že každý modul splňuje standardy čistých prostor.
Úvahy o designu: Vědecká rovnováha proudění vzduchu a teploty
V konstrukci čistých prostor jsou proudění vzduchu a regulace teploty kritickými faktory pro zajištění čistoty a stability procesu. Správný design proudění vzduchu nejenže odstraňuje částice a nečistoty, ale také zajišťuje rovnoměrné rozložení teploty a vlhkosti, čímž zvyšuje celkový výkon čistých prostor.
1. Principy návrhu proudění vzduchu
Proudění vzduchu v čistých prostorách se dělí hlavně na laminární proudění (jednosměrné) a turbulentní proudění (smíšené):
Laminární proudění
Vzduch se pohybuje jedním směrem a unáší částice přímo z prostoru.
Běžně se používá v kritických oblastech vyžadujících extrémně vysokou čistotu, jako jsou farmaceutické obaly nebo výroba přesných přístrojů.
Turbulentníní proudění
Vzduch se pohybuje v několika směrech, ale vysoká rychlost výměny vzduchu snižuje koncentraci částic.
Vhodné pro nekritické oblasti nebo obecná produkční prostředí; nižší náklady.
| Typ proudění vzduchu | Charakteristika | Vhodná oblast |
|---|---|---|
| Laminární | Jednosměrné, vysoká čistota | Laboratorní kritické operace, sterilní farmaceutické zóny |
| Turbulent | Vícesměrná, vysoká výměna vzduchu | Skladové prostory, obecné výrobní zóny |
2. Regulace teploty a vlhkosti
Teplota a vlhkost ovlivňují nejen kvalitu produktu, ale také účinnost proudění vzduchu. Správná kontrola zabrání:
Kondenzace nebo koroze zařízení v prostředí s vysokou vlhkostí
Statická elektřina v prostředí s nízkou vlhkostí, která může poškodit elektronické součástky nebo přesné přístroje
Nestabilita procesu v důsledku kolísání teploty, ovlivňující konzistenci výroby
Optimalizační opatření zahrnují:
Přesné systémy HVAC a zvlhčování/odvlhčování integrované s digitálními řídicími moduly
Zónové řízení teploty a vlhkosti v kritických oblastech, aby se zabránilo plýtvání energií při jednotném řízení
Dobře umístěné monitorovací senzory pro zpětnou vazbu v reálném čase a nastavení proudění vzduchu, teploty a vlhkosti
3. Zónování čistých prostor a bilance vzduchu
Aby bylo zajištěno účinné proudění vzduchu, čisté prostory často přijímají návrh zón:
Kritické oblasti: sterilní operační sály vyžadují laminární proudění a přísnou kontrolu teploty/vlhkosti
Nekritické oblasti: skladovací prostory nebo šatny, mohou využívat turbulentní proudění ke snížení spotřeby energie
Tlakové gradienty: Pozitivní nebo negativní tlakové rozdíly mezi zónami zabraňují vnikání nečistot do kritických oblastí
Modulární řešení pro čisté prostory umožňují předem navržené kanály pro proudění vzduchu v každém modulu, což zajišťuje proudění vzduchu a distribuci teploty během montáže a zabraňuje složitým úpravám po konstrukci.
4. Inteligentní monitorování vědecké rovnováhy
Moderní čisté prostory stále častěji obsahují inteligentní senzorové systémy:
Monitorování počtu částic, teploty, vlhkosti a tlakových rozdílů v reálném čase
Automatické nastavení rychlosti ventilátoru, objemu výfukových plynů a klimatizace pro dosažení dynamické rovnováhy
Data lze spravovat vzdáleně, což poskytuje základ pro údržbu a optimalizaci
Inteligentní ovládání nejen zlepšuje stabilitu vzduchu a teploty, ale také snižuje náklady na ruční monitorování a zajišťuje trvalý vysoce výkonný provoz.
Spolupráce mezi zónováním a flexibilními stěnovými systémy
V moderním designu čistých prostor je kombinace prostorového zónování a flexibilních stěnových systémů zásadní pro efektivní a přesné řízení výroby. Různé funkční oblasti mají různé požadavky na čistotu, teplotu, vlhkost a tlak a flexibilní stěnové systémy se mohou těmto změnám rychle přizpůsobit a umožňují modulární a nastavitelné uspořádání.
Význam územního návrhu
Kritické zóny: např. sterilní operační oblasti, oblasti přesných přístrojů; vyžadují extrémně nízký počet částic, stabilní proudění vzduchu a přísnou kontrolu teploty/vlhkosti
Nekritické zóny: např. šatny, sklad materiálu; tolerovatelná koncentrace částic, mírná klimatizace
Řízení tlaku: Udržujte pozitivní tlak v kritických oblastech, abyste zabránili zpětnému toku kontaminace; nekritické zóny udržují podtlak nebo neutrální tlak pro řízené proudění vzduchu
Zónování zajišťuje vysokou čistotu v kritických oblastech a zároveň snižuje spotřebu energie v nekritických oblastech a zlepšuje celkovou provozní efektivitu.
Výhody flexibilních stěnových systémů
Rychlá úprava uspořádání: Překonfigurujte zóny podle výrobních potřeb bez rozsáhlé výstavby
Kompatibilita s prouděním vzduchu a teplotou: Dobře utěsněná rozhraní zajišťují, že laminární nebo turbulentní proudění vzduchu zůstává účinné
Snadná údržba: Panely lze vyjmout a vyčistit nebo nahradit antibakteriálními/antistatickými materiály
Úspora nákladů a času: Snižuje pracnost a spotřebu materiálu ve srovnání s tradičními tvrdými stěnami, zkracuje stavební cyklus
| Funkce flexibilní stěny | Praktická hodnota | Příklad aplikace |
|---|---|---|
| Modulární design | Rychle přidejte nebo odeberte zóny | Dočasné laboratoře, rozšiřitelné výrobní linky |
| Nastavitelná rozhraní | Udržujte proudění vzduchu a rovnováhu tlaku | Oddělení kritických a nekritických zón |
| Vyměnitelné panely | Zlepšit úroveň hygieny | Antibakteriální, samočisticí aplikace materiálu |
| Odnímatelné pro údržbu | Snižte náklady na údržbu | Pravidelné čištění a kontrola |
Synergie mezi zónováním a stěnovými systémy
Nezávislá ochrana zón s vysokou čistotou: Modulární stěny přesně uzavírají kritické oblasti, stabilizují úroveň částic, teplotu a tlak
Přizpůsobivost potřebám výroby: Uspořádání stěn lze upravit tak, aby vyhovovalo novým produktům nebo procesům
Optimalizované proudění vzduchu: Těsnění stěn a zónování vedou vzduch z čistých zón do méně kritických zón, což snižuje křížovou kontaminaci
Energetická účinnost a udržitelnost: Správné zónování snižuje zbytečné zatížení HVAC; materiály stěn mohou být recyklovatelné nebo nízkoenergetické a podporují principy udržitelného rozvoje
Běžná rizika ve stavebnictví a managementu
Při výstavbě a provozu čistých prostor mohou i při modulární konstrukci, flexibilních stěnových systémech a inteligentních senzorech vznikat různá potenciální nebezpečí. Pokud tato nebezpečí nejsou identifikována a řešena okamžitě, mohou ovlivnit výkon čistých prostor a představovat rizika pro bezpečnost výroby a kvalitu produktu.
Hlavní nebezpečí během výstavby
1. Špatné těsnění stěny a rozhraní
Pokud modulární stěny nejsou instalovány na úrovni nebo jsou rozhraní nedostatečně utěsněna, může dojít k úniku vzduchu a nestabilitě tlaku, což má dopad na čistotu kritických oblastí.
2. Odchylky konstrukce podlahy a stropu
Nerovné povrchy nebo velké mezery mezi panely mohou narušit laminární proudění nebo způsobit usazování částic.
3. Nesprávný výběr materiálu
Volba nevhodných antibakteriálních nebo samočistících materiálů, případně nekompletní nátěry, může
4.Nestandardní stavební sekvence a operace
Odchylka od standardních postupů pro elektrickou instalaci, ventilaci nebo instalaci panelu může ovlivnit následné nastavení a kalibraci a zvýšit riziko přepracování.
Rizika během provozu a řízení
1.Nesprávné chování personálu
Nedodržení vstupních protokolů, jako je neměna ochranného oděvu nebo vynechání dezinfekce rukou, může způsobit kontaminaci částicemi.
2. Zpožděná údržba zařízení
Systémy HVAC, filtry a senzory, které nejsou pravidelně servisovány nebo kalibrovány, mohou způsobit abnormální proudění vzduchu nebo nekontrolovanou teplotu a vlhkost.
3. Volné řízení zón
Špatné oddělení kritických a nekritických oblastí zvyšuje riziko křížové kontaminace.
4.Neadekvátní čištění a dezinfekce
I u antibakteriálních materiálů je pro udržení vysokých standardů čistoty nutné pravidelné čištění a dezinfekce.
Preventivní opatření a osvědčené postupy
Typ nebezpečíProtiopatření a doporučeníOčekávaný účinek
1.Nesprávné chování personálu
Nedodržení vstupních protokolů, jako je neměna ochranného oděvu nebo vynechání dezinfekce rukou, může způsobit kontaminaci částicemi.
2. Zpožděná údržba zařízení
Systémy HVAC, filtry a senzory, které nejsou pravidelně servisovány nebo kalibrovány, mohou způsobit abnormální proudění vzduchu nebo nekontrolovanou teplotu a vlhkost.
3. Volné řízení zón
Špatné oddělení kritických a nekritických oblastí zvyšuje riziko křížové kontaminace.
4.Neadekvátní čištění a dezinfekce
I u antibakteriálních materiálů je pro udržení vysokých standardů čistoty nutné pravidelné čištění a dezinfekce.
Preventivní opatření a osvědčené postupy
| Typ nebezpečí | Protiopatření a doporučení | Očekávaný účinek |
|---|---|---|
| Únik stěny/rozhraní | Pravidelně kontrolujte těsnění, používejte vysoce kvalitní modulární panely | Stabilní proudění vzduchu, kontrolovaná hladina částic |
| Nesprávné personální řízení | Vynucovat vstupní protokoly, školit personál o správném provozu | Snížená křížová kontaminace, zlepšená čistota |
| Zpožděná údržba zařízení | Proveďte plánovanou údržbu a kalibraci | Stabilní teplota a vlhkost, prodloužená životnost zařízení |
| Nedostatečné čištění a dezinfekce | Stanovte si plány čištění a používejte vhodné dezinfekční prostředky | Hygienické povrchy, inhibuje růst mikrobů |
Přísné standardy a řízení lidského faktoru
I při modulární konstrukci, antibakteriálních materiálech a inteligentních senzorech zůstává dodržování standardů a personální řízení klíčovými prvky pro zajištění dlouhodobého stabilního provozu čistých prostor. Přísné protokoly a vědecké řízení lidského faktoru mohou účinně snížit riziko kontaminace, zvýšit efektivitu výroby a prodloužit životnost zařízení a zařízení.
Význam standardizovaných operací
1. Stavební normy
Všechny stěny, stropy, podlahy a rozhraní musí splňovat požadavky třídy čistých prostor, aby bylo zajištěno stabilní proudění vzduchu, tlak a teplota/vlhkost.
Přesnost instalace modulárních panelů, těsnění rozhraní a potrubí musí odpovídat jednotným normám, aby se zabránilo odchylkám ve výkonu.
2. Normy provozu a údržby
Systémy HVAC, filtry a senzory by měly být pravidelně servisovány a kalibrovány.
Postupy čištění a dezinfekce musí být přísně prováděny, aby byla zachována čistota v kritických a nekritických zónách.
Klíčové aspekty řízení lidského faktoru
1.Personální školení a standardy chování
Všichni zaměstnanci vstupující do čistých prostor musí projít odborným školením o ochranných oděvech, hygieně rukou a provozních postupech.
Pravidelné vyhodnocování chování personálu pomáhá předcházet křížové kontaminaci částicemi nebo mikroorganismy.
2. Řízení přístupu a zónování
Přísně prosazujte zónování kritických a nekritických oblastí, abyste zajistili, že toky personálu a materiálu splňují požadavky na třídu čistých prostor.
Použijte inteligentní senzorové systémy k monitorování pohybu personálu a zaznamenávání parametrů prostředí a operací v reálném čase.
3.Bezpečnostní opatření
Ve vysoce rizikových oblastech používejte ochranné brýle, masky a rukavice, abyste snížili riziko zranění a kontaminace.
Zajistěte rychlé zaškolení nových zaměstnanců a dočasného stavebního personálu, abyste zajistili konzistentní provoz.
Integrace managementu a standardů
| Aspekt řízení | Klíčová opatření | Očekávaný výsledek |
|---|---|---|
| Stavební normy | Modulární přesnost instalace, těsnění rozhraní, standardizované potrubí | Stabilní proudění vzduchu, vyvážený tlak, přesná regulace teploty/vlhkosti |
| Školení personálu | Ochranné oděvy, hygiena rukou, provozní postupy | Snížení částicové a mikrobiální kontaminace, zlepšená čistota |
| Řízení přístupu | Zónování, inteligentní monitorování senzorů | Monitorování v reálném čase, snížená křížová kontaminace |
| Provoz a údržba | Plánovaná kalibrace HVAC a senzorů, čištění a dezinfekce | Prodloužená životnost zařízení, stabilní prostředí, bezpečný a spolehlivý provoz |
S globální modernizací výroby a vzestupem chytrých technologií se řešení pro čisté prostory vyvinula z jednotlivých projektů čištění vzduchu v integrované systémy kombinující inteligentní monitorování, energetickou účinnost a modulární konstrukci.
Představují pokročilý vývoj v technologii čistých prostor a poskytují spolehlivou záruku výroby vysokého standardu. V budoucnu budou efektivní, inteligentní a udržitelná řešení pro čisté prostory pokračovat v inovacích v průmyslových čistých prostorech, což průmyslům pomůže dosáhnout jak vysoce kvalitní výroby, tak bezpečnosti životního prostředí.
