S rychlým rozvojem vysoce přesných průmyslových odvětví, jako je farmacie, elektronika a zpracování potravin, se čisté prostory stávají stále důležitějšími při zajišťování kvality produktů a bezpečnosti výroby. V systémech pro čisté prostory nejsou dveře a okna pro čisté prostory pouze nástroji pro prostorové oddělení, ale také klíčovými součástmi pro řízení čistoty, řízení proudění vzduchu a zajištění bezpečnosti. Jaké materiály a specifikace tedy mají dveře a okna do čistých prostor? Jaké funkce a výkon nabízejí? Co je třeba vzít v úvahu při instalaci a údržbě?
Materiály a specifikace
Materiály a specifikace dveří a oken čistých prostor jsou kritickými faktory ovlivňujícími výkon, životnost a celkový provoz čistého prostoru. Výběr vhodných materiálů může zvýšit odolnost, snížit náklady na údržbu a zajistit, aby prostředí čistého prostoru splňovalo přísné standardy čistoty.
1. Typy materiálů a vlastnosti
1. Nerezová ocel (304/316)
Vlastnosti: Odolné proti korozi, silné antibakteriální vlastnosti, hladký povrch, snadno se čistí, snese opakované stírání a dezinfekci.
Použitelné prostředí: Farmaceutické, potravinářské a biologické laboratoře s vysokými požadavky na mikrobiální kontrolu.
výhody: Dveře a okna z nerezové oceli jsou odolné proti prachu a při dlouhodobém používání se nedeformují ani nezreznou.
2. Hliníková slitina
Vlastnosti: Lehká, silná tuhost, snadné zpracování a přizpůsobitelné povrchové úpravy.
Použitelné prostředí: Elektronické továrny, přístrojové místnosti a čisté prostory, kde je důležitá hmotnost a pohodlí při instalaci.
výhody: Dveře a okna z hliníkové slitiny se snadno instalují, podporují více designů a jsou vhodné pro přizpůsobení.
3. Tvrzené sklo / akrylátové sklo
Vlastnosti: Poskytuje viditelnost, odolnost proti nárazu a rozbití; odolává vysokým teplotám a běžným chemickým čisticím prostředkům.
Použitelné prostředí: Pozorovací okna, monitorovací místnosti a přepážky uvnitř čistých prostor.
výhody: Transparentní materiály umožňují operátorům sledovat interiér bez otevírání dveří, což snižuje riziko kontaminace.
4. Kompozitní materiály
Vlastnosti: Kombinuje kovové rámy s antistatickými nebo vysokohustotními polymerovými panely pro zlepšení strukturální stability a funkčnosti.
Použitelné prostředí: Čisté prostory pro elektroniku a polovodiče s vysokou poptávkou.
výhody: Může splňovat různé úrovně čistoty s multifunkčním designem, např. antistatické nebo ohnivzdorné možnosti.
2. Specifikace a aplikace
Specifikace dveří a oken čistých prostor přímo ovlivňují prostorovou efektivitu, personální a materiálový tok a řízení proudění vzduchu. Mezi běžné typy patří:
| Typ | Specifikace | Příklady aplikací |
|---|---|---|
| Swing Dveře | Jedno nebo dvoukřídlé, nastavitelná tloušťka, s těsnicími lištami | Personální průchody, vchody do laboratoří |
| Posuvné dveře | Vhodné pro úzké chodby nebo požadavky na úsporu místa | Přenos materiálu, skladovací prostory |
| Pozorovací okno | Jednoduché nebo dvojité sklo, s těsnícím rámem | Monitorování interiéru a pozorování provozu |
| Malé průchozí okénko | Malá velikost pro rychlý přenos materiálu | Drobnosti nebo výměna vzorků |
| Automatické dveře | Vybaveno elektrickým pohonným systémem propojeným se vzduchovými sprchami nebo čisticími systémy | Vysoce frekventované vstupy do čistých prostor |
Poznámka: Tloušťka dveří, způsob otevírání a těsnicí materiál by měly být vybrány podle třídy čistého prostoru a tlakového rozdílu. Nesprávné specifikace mohou ovlivnit proudění vzduchu a snížit čistotu.
3. Podrobnosti návrhu a přizpůsobení
Utěsnění
Rámy dveří a oken obvykle používají odolné těsnící lišty nebo kovové vložky pro zajištění vzduchotěsnosti.
Vzduchotěsnost je rozhodující pro udržení pozitivního nebo negativního tlaku a kontrolu částic.
Ochrana proti nárazu
Rohy rámu jsou často zaoblené, aby se snížilo riziko zranění a poškození dveří.
Vizualizace a monitorování

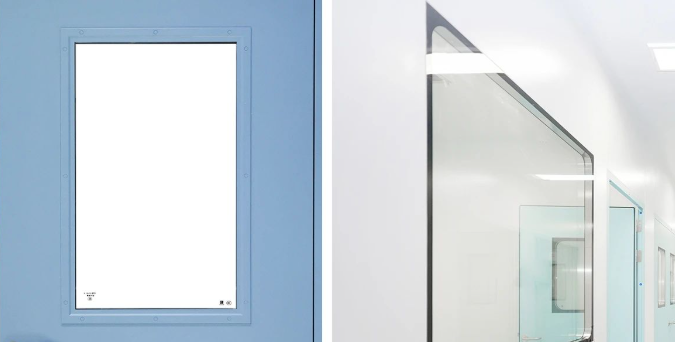

Pozorovací okénka mohou být dvouvrstvá nebo izolovaná, poskytují jasný výhled a zároveň nabízejí tepelnou a zvukovou izolaci.
Možnosti přizpůsobení
- Dveře a okna lze přizpůsobit co do velikosti, směru otevírání a funkcí automatizace.
- Speciální materiály nebo kompozitní struktury mohou poskytnout antistatické, ohnivzdorné nebo chemické vlastnosti.
Funkce a výkon
Dveře a okna do čistých prostor jsou více než jen přepážky; hrají zásadní roli při udržování čistého životního prostředí, zajišťování provozní bezpečnosti a zlepšování efektivity výroby. Jejich výkon určuje, zda čistý prostor dokáže udržet stabilní podmínky v průběhu času.
1. Prachotěsná a těsnící funkce
Princip: Vysoce kvalitní dveře a okna používají přesné těsnící pásy a pevně konstruované rámy, aby se minimalizoval únik vzduchu při zavření a udržovaly se pozitivní nebo negativní tlak v čistém prostoru.
Účinek: Zabraňuje vnikání prachu, částic a mikroorganismů, čímž zajišťuje, že produkty nebo experimenty splňují požadavky na čistotu.
Případ: Instalace dobře utěsněných automatických dveří ve farmaceutické čisté místnosti udržela počty částic v cílových rozmezích a snížila frekvenci čištění a dezinfekce.
2. Vizualizace a pozorování
Princip: Okna z tvrzeného nebo akrylátového skla umožňují obsluze pozorovat interiér bez otevírání dveří.
Účinek: Snižuje provoz dveří, minimalizuje riziko kontaminace a umožňuje monitorování na místě.
případ: V čistém prostoru pro montáž elektroniky umožňovala dvouvrstvá pozorovací okna jasnou viditelnost operací zařízení a zároveň se vyhýbala častému otevírání dveří, které by mohlo rušit proudění vzduchu.
3. Odolnost proti korozi a snadné čištění
Princip: Dveře a okna používají povrchy z nerezové oceli nebo vysoce kvalitní hliníkové slitiny, které odolají čisticím a dezinfekčním prostředkům.
Účinek: Udržuje hladké povrchy při dlouhodobém používání, zabraňuje usazování nečistot a prodlužuje životnost.
případ: Ve farmaceutických čistých prostorech každodenní čištění dezinfekčními prostředky zbavovalo povrchy dvířek rzi nebo deformace, čímž se snížilo pracovní zatížení údržby.
4. Zvuková a tepelná izolace
Princip: Vícevrstvé kompozitní materiály nebo izolační sklo zajišťují akustické a tepelné oddělení.
Účinek: Snižuje okolní hluk, udržuje stabilní vnitřní teplotu a zlepšuje provoz zařízení a komfort personálu.
případ: V čisté místnosti v blízkosti hlučných strojů instalace zvukotěsných dveří snížila hluk na bezpečnou úroveň a snížila zatížení HVAC.
5. Automatizace a systémová integrace
Princip: Některé dveře jsou vybaveny elektrickými pohonnými systémy, které lze propojit se vzduchovými sprchami, čisticími systémy nebo průchozími okny.
Účinek: Automatické otevírání a zavírání snižuje riziko kontaminace a udržuje rovnováhu tlaku v čistém prostoru.
případ: V čistém prostoru s vysoce kvalitní elektronikou zvýšily automatické dveře integrované se vzduchovými sprchami efektivitu přístupu při zachování čistoty.
6. Srovnávací tabulka funkcí
| Kategorie funkce | Klíčový výkon | Použitelný scénář | Skutečný účinek |
|---|---|---|---|
| Prachotěsné a těsnící | Vysoká vzduchotěsnost, blokuje částice | Farmacie, potraviny, elektronika | Udržuje čistotu, snižuje frekvenci čištění |
| Vizualizace | Průhledná okna, není třeba otevírat | Monitorování, vedení provozu | Snižuje kontaminaci, zvyšuje bezpečnost |
| Odolnost proti korozi / snadné čištění | Hladké nerezové nebo hliníkové povrchy | Léčiva, laboratoře | Dlouhodobé používání bez rzi, nenáročné na údržbu |
| Zvuková / tepelná izolace | Vícevrstvá izolace | Hlučné čisté prostory | Snižuje hluk, udržuje teplotní stabilitu |
| Automatizace / Integrace | Elektrické dveře propojené se vzduchovými systémy | Čisté prostory s velkým provozem | Zvyšuje efektivitu přístupu, udržuje rovnováhu tlaku |
Instalace a údržba
Instalace a údržba dveří a oken čistých prostor přímo ovlivňují jejich výkon.
Úvahy o instalaci:
- Utěsnění treatment: The joints between doors/windows and walls must use high-quality sealing strips or welding to prevent air leakage.
- Kalibrace rozměrů: Před montáží je vyžadováno přesné měření rozměrů dveří/oken, aby bylo zajištěno hladké otevírání a zavírání.
- Koordinace se systémem proudění vzduchu: Instalační poloha dveří/oken by měla být v souladu s návrhem proudění vzduchu v čistém prostoru, aby se zabránilo zkratům nebo mrtvým zónám.
Požadavky na údržbu:
- Pravidelně čistěte povrchy dveří/oken a těsnicí lišty, abyste zabránili hromadění prachu a mikrobů.
- Zkontrolujte automatické dveřní válečky, ovladače a zámky, abyste zajistili správnou funkci.
- Aplikujte ochranu proti poškrábání na skleněná okna a v případě potřeby vyměňte průhledné panely, aby byla zachována jasná viditelnost.
Bezpečnost a kontrola
1. Kontrola přístupu
Princip: Mechanické zámky nebo elektronické systémy kontroly přístupu regulují vstup personálu a zajišťují, že neoprávněné osoby nemají přístup do konkrétních čistých prostor.
Účinek: Snižuje riziko kontaminace způsobené lidskou chybou a splňuje požadavky na vysoce kvalitní personální management čistých prostor.
případ: Ve farmaceutickém zařízení používá vysoce kvalitní čistý prostor automatizované dveře s přístupem na kartu, které umožňují vstup pouze oprávněnému personálu, což zabraňuje náhodné kontaminaci.
2. Nouzový východ a bezpečnostní evakuace
Princip: Dveře a okna jsou navrženy s funkcemi nouzového otevírání, jako jsou mechanismy proti sevření a rychloupínací systémy, které zajišťují rychlou evakuaci v případě nouze.
Účinek: I při automatických poruchách dveří nebo při vysokém tlaku je zajištěna bezpečnost personálu.
případ: V čistém prostoru pro elektroniku umožňovaly funkce nouzového východu bezpečnou evakuaci při výpadku proudu, aniž by došlo k přerušení výroby.
3. Odolnost proti nárazu a tolerance tlaku
Princip: Pozorovací okna používají tvrzené sklo, vícevrstvé vrstvené sklo nebo kompozitní materiály, které odolávají vnějším nárazům a rozdílům tlaku uvnitř a venku.
Účinek: Zabraňuje rozbití skla nebo deformaci dvířek během provozu, snižuje riziko zranění při zachování těsnosti čistých prostor.
případ: V čistém prostoru pro výrobu polovodičů zabránila vícevrstvá temperovaná pozorovací okna rozbití a poškození těsnění během manipulace se zařízením a zajistila tak nepřetržitou výrobu.
4. Automatizace a monitorování prostředí
Princip: Automatické dveřní systémy se mohou propojit se vzduchovými sprchami, čisticími systémy a průchozími okny a monitorovat tlak, proudění vzduchu a stav dveří v reálném čase.
Účinek: Zajišťuje, že operace nenarušují rovnováhu tlaku nebo směr proudění vzduchu, čímž se minimalizuje difúze částic.
případ: V biologické čisté místnosti automatické dveře integrované se systémy čištění vzduchu automaticky upravovaly proudění vzduchu při každém otevření dveří a udržovaly stabilní úroveň čistoty.
5. Srovnávací tabulka bezpečnostních a řídicích funkcí
| Kategorie bezpečnosti | Funkce kláves | Použitelný scénář | Skutečný účinek |
|---|---|---|---|
| Řízení přístupu | Mechanické/elektronické zámky | Vysoce kvalitní čisté prostory | Snižuje riziko kontaminace člověka, kontroluje tok personálu |
| Nouzová evakuace | Proti sevření / rychlé uvolnění | Nouzové situace | Zajišťuje bezpečnou evakuaci personálu |
| Odolnost proti nárazu/tlaku | Tvrzené sklo / vícevrstvé laminované | Pozorovací okna, nárazové dveře | Snižuje riziko rozbití, udržuje integritu těsnění |
| Automatizace a integrace | Propojeno se vzduchovými sprchami a systémy čištění | Čisté prostory s velkým provozem | Udržuje tlakovou rovnováhu a čistotu, snižuje znečištění |
Výhody a nevýhody
Dveře a okna do čistých prostor hrají klíčovou roli v moderních vysoce přesných průmyslových odvětvích. Pochopení jejich výhod a nevýhod pomáhá činit lepší rozhodnutí během návrhu, nákupu a provozu, a tím zlepšit celkovou efektivitu čistých prostor.
1. Výhody
1. Zajištění vysoké čistoty
Dobře utěsněné dveře a okna zabraňují vnikání prachu, částic a mikroorganismů do čistého prostoru a udržují vnitřní čistotu.
Případ: V čistém prostoru farmaceutické výroby udržela instalace vysoce kvalitních utěsněných dveří z nerezové oceli počet částic v cílových rozmezích, čímž se výrazně snížila frekvence čištění a dezinfekce.
2. Vizualizace a monitorování
Transparentní pozorovací okénka umožňují operátorům sledovat interiér bez častého otevírání dveří, což snižuje riziko kontaminace.
Případ: V čistém prostoru výroby elektroniky umožnila dvouvrstvá pozorovací okna zaměstnancům monitorovat zařízení v reálném čase a zároveň se vyhnout narušení proudění vzduchu.
3. Odolnost a snadná údržba
Vysoce kvalitní materiály jako nerezová ocel, hliníková slitina a tvrzené sklo nabízí hladký povrch, odolnost proti korozi a dlouhou životnost.
Případ: Ve farmaceutickém čistém prostoru zůstaly dveře a okenní rámy bez rzi nebo deformace po dlouhodobé každodenní dezinfekci, což snižuje náklady na údržbu.
4. Pohodlí a automatizace
Automatizované dveře integrované se vzduchovými sprchami nebo čisticími systémy zlepšují efektivitu přístupu při zachování rovnováhy tlaku.
Případ: Ve vysoce kvalitním čistém prostoru pro elektroniku umožnily automatické dveře častý přístup personálu a materiálu při zachování stabilního tlaku a čistoty.
5. Vysoká bezpečnost
Konstrukce proti sevření, tvrzené sklo a funkce nouzového otevírání účinně zajišťují bezpečnost obsluhy.
Případ: V čistém prostoru pro polovodiče zajistily funkce nouzových dveří bezpečnou evakuaci při výpadku proudu bez přerušení výroby.
2. Nevýhody
1. Relativně vysoké náklady
Nákup a instalace vysoce výkonných dveří a automatizovaných řídicích systémů může být pro projekty s omezeným rozpočtem nákladné.
Analýza: Přestože je počáteční investice vysoká, vyplatí se dlouhodobé úspory údržby a snížení ztrát znečištěním.
2. Komplexní instalace
Vyžaduje profesionální týmy pro měření, instalaci a uvedení do provozu s delším časovým rozvrhem projektu.
Analýza: Nesprávná instalace může mít za následek špatné těsnění, což má vliv na čistotu a kontrolu tlaku.
3. Vysoké požadavky na údržbu
Těsnící pásy, válečky, ovladače a další součásti vyžadují pravidelnou kontrolu a údržbu, aby si zachovaly těsnost a provozní výkon.
Analýza: Dobře stanovený plán údržby a standardní provozní postupy jsou nezbytné pro dlouhodobou stabilitu.
4. Přísné požadavky na životní prostředí
Vysoce kvalitní dveře/okna vyžadují správné instalační podmínky a okolní čisté prostředí, jako je rovinnost stěn a tlakový design.
Analýza: Pokud nejsou splněny podmínky instalace, může být ohrožena funkčnost, např. pomalý automatický chod dveří nebo snížený těsnicí výkon.
3. Srovnávací tabulka výhod vs
| Kategorie | Výhody | Nevýhody | Poznámky |
|---|---|---|---|
| Čistota | Dobré těsnění, blokuje částice | Nesprávná instalace ovlivňuje těsnění | Vysoce kvalitní dveře vyžadují odbornou montáž |
| Vizualizace | Průhledná okna omezují otevírání dveří | Sklo vyžaduje pravidelné čištění | Dvouvrstvé vrstvené sklo je odolnější |
| Trvanlivost | Nerezová ocel, slitina hliníku odolná proti korozi, dlouhá životnost | Vysoké počáteční náklady | Náklady na dlouhodobou údržbu jsou nízké |
| automatizace | Zlepšuje efektivitu přístupu, udržuje rovnováhu tlaku | Vyžaduje napájecí a řídicí systémy | Je nutná pravidelná údržba válců a ovladačů |
| Bezpečnost | Proti sevření, nárazuvzdorné, nouzové otevírání | Některé bezpečnostní prvky zvyšují náklady | Spoléhá na správné provozní postupy |
Důvody, proč si vybrat dveře a okna pro čisté prostory Yuanda
Důležitost výběru vysoce kvalitních dveří a oken pro čisté prostory se odráží v několika aspektech:
1.Celkové zajištění kvality
Vysoce kvalitní materiály a precizní zpracování zajišťují dlouhodobou stabilitu a snižují četnost údržby.
2. Zkušenosti s profesionálním designem
Poskytuje přizpůsobená řešení pro různé třídy čistých prostor a požadavky na životní prostředí.
3. Kompatibilita se systémy pro čisté prostory
Lze integrovat se vzduchovými sprchami, průchozími okny a čisticími systémy pro dosažení úplné kontroly čistoty procesu.
4. Bezpečnost a design zaměřený na člověka
Nabízí funkce nouzového otevření, ochrany proti sevření a nárazu, aby byla zajištěna bezpečnost obsluhy.
Výběr dveří a oken pro čisté prostory Yuanda nejen zajišťuje kvalitu čistých prostor, ale také zlepšuje efektivitu výroby a provozní bezpečnost.
Dveře a okna čistých prostor jako kritická součást environmentálního managementu čistých prostor přímo ovlivňují provoz zařízení prostřednictvím jejich materiálů, specifikací, funkcí, instalace, údržby a bezpečnostních kontrol. Analýza různých materiálových vlastností, funkčních návrhů a požadavků na instalaci zdůrazňuje význam vysoce kvalitních dveří a oken pro udržení čistoty, zajištění bezpečnosti výroby a zvýšení provozní efektivity. S rozšiřujícím se používáním čistých prostor se výběr profesionálních a spolehlivých řešení dveří a oken stal v tomto odvětví konsensem.
