Co je to nesamočisticí průchodka a kdy ji použít?

Pochopení nesamočisticí průchodové krabice

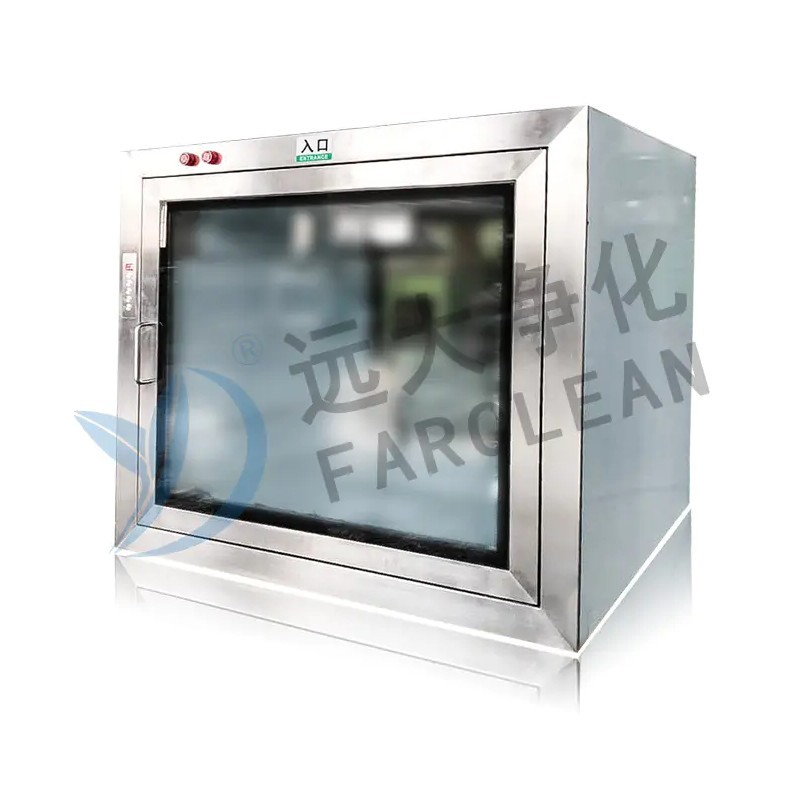

A nesamočisticí průchozí box je pevná, statická přenosová komora instalovaná ve stěně mezi čistým prostorem a přilehlou neklasifikovanou oblastí nebo oblastí s nižší klasifikací. Na rozdíl od samočistících (nebo vzduchových sprch) průchodových boxů, které využívají ventilátory a HEPA filtry k aktivnímu čištění vzduchem přenášených částic z přenášených materiálů, nesamočisticí varianta spoléhá na propojené dveře a kontrolovaný přístup, aby se zabránilo křížové kontaminaci. Jeho hlavní funkcí je sloužit jako čistá nárazníková zóna – fyzická bariéra, která zajišťuje, že tato dvě prostředí nikdy nekomunikují přímo během přenosu materiálu.

Komora má typicky dvoje vzájemně propojené dveře: jedny se otevírají na stranu čistého prostoru a jedny do vnějšího prostředí. Blokovací mechanismus zajišťuje, že obě dveře nelze otevřít současně, udržuje tlakové rozdíly vzduchu a zabraňuje nefiltrovanému venkovnímu vzduchu vstupovat do čistého prostoru. Díky této pasivní konstrukci je jednodušší, má nižší náklady na údržbu a je vysoce spolehlivý ve srovnání s aktivními dekontaminačními systémy, což je významnou výhodou v zařízeních, kde jsou prostoje nákladné.

Nesamočisticí průchozí boxy jsou vyrobeny z hladkých, neporézních materiálů – nejčastěji nerezové oceli 304 nebo 316L – které se snadno otírají a odolávají mikrobiální adhezi. Vnitřní rohy jsou obvykle drážkované nebo zaoblené, aby se eliminovaly hrany zachycující částice. Některé modely obsahují UV germicidní lampy pro volitelnou povrchovou dekontaminaci mezi použitími, přidáním vrstvy kontroly kontaminace bez přechodu do kategorie „samočištění“.

Klíčové vlastnosti a specifikace designu

Při hodnocení nesamočisticí průchozí skříně určuje její výkon v praxi několik konstrukčních prvků. Porozumění těmto specifikacím pomáhá týmům nákupu najít správnou jednotku podle klasifikačních požadavků jejich zařízení a požadavků na pracovní postup.

Mechanický blokovací systém

Blokovací mechanismus je definujícím bezpečnostním prvkem každého průchozího boxu. U modelů bez samočištění je toho obvykle dosaženo buď pomocí mechanického systému vačky a tyče, nebo pomocí elektronického elektromagnetického zámku. Mechanická blokování jsou preferována v prostředích s přísnými elektromagnetickými požadavky (jako jsou určité oblasti výroby elektroniky), zatímco elektronická blokování nabízejí protokolování auditních záznamů, integraci řízení přístupu a vzdálené monitorování – cenné ve farmaceutických zařízeních regulovaných GMP.

Materiál a povrchová úprava

Vnitřní povrchy jsou upraveny do zrcadlového lesku (typicky Ra ≤ 0,4 µm pro farmaceutické aplikace), aby se minimalizovala adheze částic a usnadnilo se ověření čištění. Exteriér může používat kartáčovaný povrch nebo práškově lakovanou měkkou ocel pro snížení nákladů bez ohrožení vnitřní integrity. Těsnění dveří jsou vyrobena ze silikonu nebo EPDM těsnění, která si zachovávají svou elasticitu opakovanými čisticími cykly s IPA, ubrousky s peroxidem vodíku nebo jinými běžnými dezinfekčními prostředky pro čisté prostory.

Volitelná UV-C dekontaminace

Mnoho nesamočisticích průchozích boxů nabízí integrovanou UV-C lampu jako volitelné příslušenství. Při aktivaci mezi přenosy ozařuje UV-C světlo exponované povrchy v komoře a snižuje povrchové biologické zatížení až o 99,9 % během 15–30 minut po expozici. Je důležité poznamenat, že UV-C je pouze povrchová úprava – nefiltruje ani nečistí vzduchem přenášené částice – a proto tyto jednotky zůstávají klasifikovány jako nesamočisticí.

Velikost a nosnost

Průchozí boxy jsou k dispozici v široké škále vnitřních rozměrů, od kompaktních stolních modelů (přibližně 400 × 400 × 400 mm) určených pro přenos malých vzorků až po velké podlahové jednotky (až 1200 × 800 × 800 mm nebo více) schopné pojmout plné podnosy, komponenty zařízení nebo hromadné balení. Nosnost se obvykle pohybuje od 30 kg do více než 150 kg v závislosti na konstrukci police a rámu.

Průmyslové aplikace

Nesamočisticí průchozí boxy jsou nasazeny v celé řadě regulovaných a částečně regulovaných průmyslových odvětví. Jejich všestrannost v kombinaci s nízkými provozními náklady a snadnou validací je činí vhodnými pro prakticky každé zařízení, kde je vyžadován řízený přenos materiálu.

Výroba elektroniky: případ primárního použití

Elektronický průmysl představuje jednu z nejnáročnějších a nejrozšířenějších aplikací pro nesamočisticí průchozí boxy. Výroba polovodičů, montáž desek plošných spojů a výroba optických komponent se odehrávají v přísně kontrolovaném prostředí, kde i submikronové částice mohou způsobit vady produktu nebo ztrátu výnosu. V těchto nastaveních umožňuje průchozí box častý přenos plátků, substrátů, masek a nástrojů, aniž by byla ohrožena třída ISO výrobní oblasti.

Protože čisté prostory pro elektroniku mají často přísné požadavky na EMI (elektromagnetické rušení), mechanicky blokované nesamočisticí průchozí boxy jsou často preferovány před elektronicky řízenými jednotkami. Absence systémů aktivního proudění vzduchu také eliminuje riziko problémů s vyrovnáním způsobeným vibracemi v blízkosti citlivého litografického nebo kontrolního zařízení.

Biofarmaceutika a nemocnice

Ve farmaceutické výrobě a nemocničním sterilním mísení je dodržování předpisů primárním hnacím motorem pro výběr průchozích boxů. Příloha 1 EU GMP a pokyny FDA vyžadují, aby přesuny materiálu mezi klasifikovanými a neklasifikovanými zónami byly prováděny způsobem, který zabrání vniknutí kontaminace. Řádně ověřený nesamočisticí průchozí box s dokumentovanými postupy čištění a ověřením blokování splňuje tyto požadavky ve většině aplikací třídy B/C a ISO 6/7.

Samočistící vs. Samočistící průchozí boxy

Volba mezi samočisticím a nesamočisticím průchozím boxem závisí na profilu rizika kontaminace vašeho procesu, klasifikaci čistého prostoru a vašich provozních požadavcích. Ani jeden typ není univerzálně lepší – správná volba závisí na kontextu.

• Riziko tvorby částic: Pokud je pravděpodobné, že přenášené položky vylučují částice – jako jsou kartonové obaly, nezabalené součásti nebo položky, které byly v nekontrolovaném prostředí – je bezpečnější volbou samočisticí jednotka s aktivní HEPA filtrací. Nesamočisticí krabice jsou vhodnější pro předměty, které jsou před přemístěním již předčištěné nebo zabalené ve dvou sáčcích.
• Klasifikace čistých prostor: Pro prostředí ISO 8 nebo třídy D obvykle postačuje nesamočisticí průchozí box s protokolem ručního čištění. Pro prostředí ISO 5 (třída A/B) sousedící s oblastmi třídy C nebo D může být samočisticí jednotka vyžadována regulačními očekáváními nebo standardními provozními postupy zařízení.
• Zátěž údržby: Samočistící jednotky vyžadují pravidelné testování integrity HEPA filtru, údržbu motoru ventilátoru a vyvážení proudění vzduchu – to vše zvyšuje provozní náklady. Nesamočisticí boxy mají minimum pohyblivých částí, což výrazně snižuje četnost údržby a náklady.
• Složitost ověřování: Nesamočisticí průchozí boxy se snáze ověřují a kvalifikují podle pokynů GMP. Rozsah validace obvykle zahrnuje funkci blokování, ověřování čištění a monitorování tlakového rozdílu – mnohem užší rozsah než systémy aktivních vzduchových sprch.
• Přenosová propustnost: Samočistící jednotky vyžadují před otevřením vnitřních dveří cyklus čištění (obvykle 1–5 minut). Nesamočisticí jednotky umožňují rychlejší přesuny, když je blokování uvolněno, což je důležité ve vysoce výkonné výrobě nebo v prostředí nemocničních výdejů.

Instalační, kvalifikační a provozní protokoly

Správná instalace nesamočisticí průchozí skříně je rozhodující pro její dlouhodobý výkon. Jednotka musí být zapuštěna do stěny čistého prostoru se vzduchotěsným těsněním po obvodu rámu, aby se zabránilo obtokovému proudění vzduchu. U přetlakových čistých prostor by dvířka na straně čistého prostoru měla mít o něco vyšší těsnicí sílu, aby se zohlednil rozdíl tlaku. Pro prostředí se záporným tlakem (jako jsou kontejnmenty) se logika instalace obrátí.

Kvalifikace (IQ/OQ/PQ)

V regulovaných odvětvích musí být průchozí boxy před použitím formálně kvalifikovány. Proces kvalifikace obvykle zahrnuje:

• Instalační kvalifikace (IQ): Ověření, že je jednotka instalována podle specifikací výrobce, včetně rozměrových kontrol, revize certifikace materiálu a kontroly těsnění stěny.
• Operační kvalifikace (OQ): Funkční testování systému blokování (potvrzení, že nelze otevřít obě dveře současně), kontroly integrity těsnění dveří a – pokud je instalováno UV-C – ověření intenzity lampy.
• Výkonnostní kvalifikace (PQ): Monitorování počtu částic v čistém prostoru během simulovaných přesunů materiálu, aby se potvrdilo, že průchozí box za normálních provozních podmínek nepůsobí jako cesta kontaminace.

Standardní operační postupy

Ani sebelépe navržený průchozí box nedokáže kompenzovat špatnou uživatelskou disciplínu. Efektivní SOP pro nesamočisticí průchozí boxy by měly specifikovat: maximální dobu setrvání předmětů uvnitř komory, požadované předběžné čištění nebo zabalení předmětů před vstupem, frekvenci čištění interiéru a schválené dezinfekční prostředky, protokol aktivace UV-C (je-li k dispozici) a požadavky na dokumentaci pro každý přesun v regulovaných prostředích. Pravidelná školení a pravidelné audity shody jsou zásadní pro udržení integrity čistých prostor v dlouhodobém horizontu.

Jak vybrat správný nesamočisticí průchozí box

Výběr správné jednotky pro vaše zařízení zahrnuje vyvážení požadavků na kontrolu kontaminace, požadavků na pracovní postup, regulačních povinností a rozpočtových omezení. Následující kontrolní seznam zachycuje nejdůležitější faktory rozhodování:

• Definujte klasifikaci čistého prostoru na obou stranách přenosové stěny. Třída ISO nebo GMP pro čistší prostředí diktuje minimální konstrukční standardy (povrchová úprava, kvalita těsnění, spolehlivost blokování).
• Určete maximální rozměry a hmotnost položky. Zvolte vnitřní rozměry s alespoň 20% vůlí na všech stranách, abyste umožnili pohodlné nakládání a vykládání bez tlačení předmětů k utěsněným povrchům.
• Zadejte typ blokování. Mechanická blokování jsou preferována pro oblasti elektroniky citlivé na EMI; elektronické blokování je lepší pro prostředí GMP vyžadující kontrolní záznamy a kontrolu přístupu.
• Zvažte UV-C jako volitelný doplněk. Pro zařízení převážející předměty se zbytkovým vnějším obalem nebo rizikem biologické kontaminace poskytuje UV-C lampa další povrchovou dekontaminaci bez nákladů na kompletní systém vzduchové sprchy.
• Potvrďte kompatibilitu materiálu. Ujistěte se, že vnitřní třída nerezové oceli a materiál těsnění jsou kompatibilní s čisticími prostředky používanými ve vašem zařízení – zvláště pokud jsou součástí vašeho čisticího protokolu dezinfekční prostředky na bázi chlóru (které mohou propálit méně kvalitní nerez).
• Vyžádejte si balíčky dokumentace včas. V případě regulovaných odvětví požádejte dodavatele, aby v době objednávky poskytli záznamy FAT (Factory Acceptance Test), materiálové certifikáty a návrhy protokolů IQ/OQ, abyste předešli zpoždění kvalifikace po dodání.

Nesamočisticí průchozí box není pouze „základní“ možností ve srovnání s aktivními systémy – je tou správnou volbou pro velkou část prostředí čistých prostor, pokud je správně specifikován, instalován a provozován. Jeho předností je jednoduchost: méně součástí znamená méně poruchových režimů, nižší náklady na údržbu a přímočařejší cestu ověřování. Pro zařízení v elektronickém, farmaceutickém, kosmetickém, potravinářském a zdravotnickém sektoru zůstává jedním z cenově nejefektivnějších a nejspolehlivějších nástrojů pro udržení integrity čistých prostor během operací přenosu materiálu.
