Jaký je rozdíl mezi samočistícím a nesamočisticím průchozím boxem – a který je vhodný pro váš čistý prostor?

Co je průchozí box a proč záleží na typu čištění?

A projít krabicí — také nazývaná průchozí komora nebo přenášecí poklop — je kryt s řízeným přístupem instalovaný ve stěně mezi dvěma místnostmi různého stupně čistoty. Jeho účelem je umožnit přenos materiálů, komponentů, nástrojů nebo dokumentů mezi těmito prostředími, aniž by bylo nutné, aby personál fyzicky překračoval hranici, čímž se zabrání migraci kontaminantů z oblasti nižší třídy do čistého prostoru vyšší třídy. Průchozí boxy jsou základní infrastrukturou ve farmaceutické výrobě, výrobě polovodičů, nemocničních operačních sálech, montáži mikroelektroniky a všech dalších zařízeních, kde je dodržování přísného oddělení od prostředí regulačním nebo kvalitativním požadavkem.

Rozdíl mezi nesamočisticím průchozím boxem a samočistícím průchozím boxem je jedním z nejdůslednějších rozhodnutí o výběru zařízení v designu čistých prostor. Určuje nejen to, jak je kontaminace řízena během přesunů, ale také, kolik ručních čisticích zásahů je vyžadováno, jak rychle lze dokončit cyklus přenosu, jaká úroveň mikrobiálního rizika nebo rizika částic je při každém přenosu představována a nakonec, které regulační normy může zařízení věrohodně tvrdit, že splňuje. Pochopení mechanických a provozních rozdílů a rozdílů v souladu mezi těmito dvěma typy je nezbytné před specifikací pro nové zařízení nebo projekt modernizace čistých prostor.

Jak funguje nesamočisticí průchodkový box

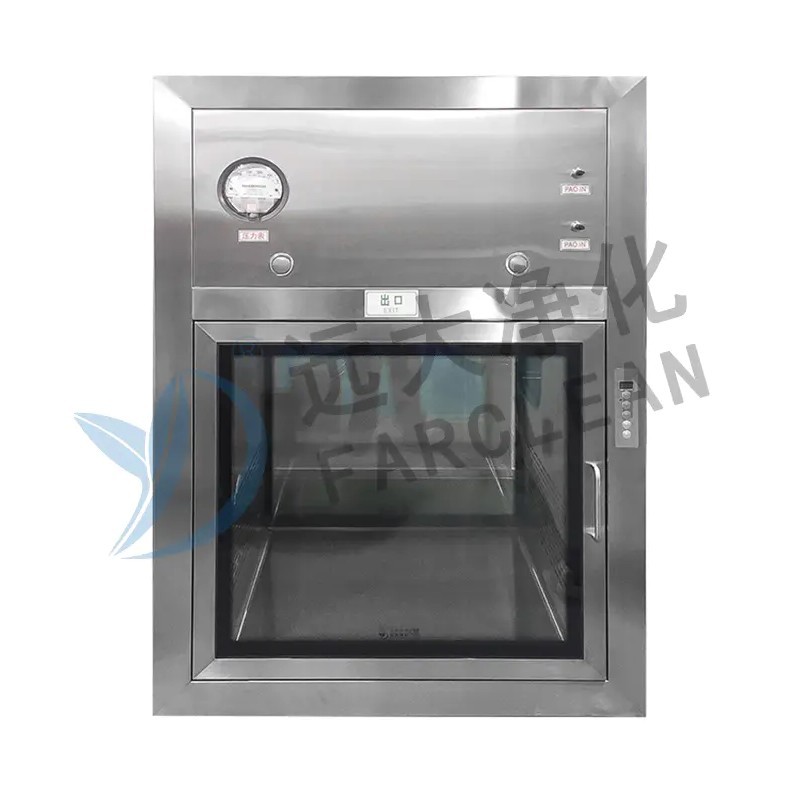

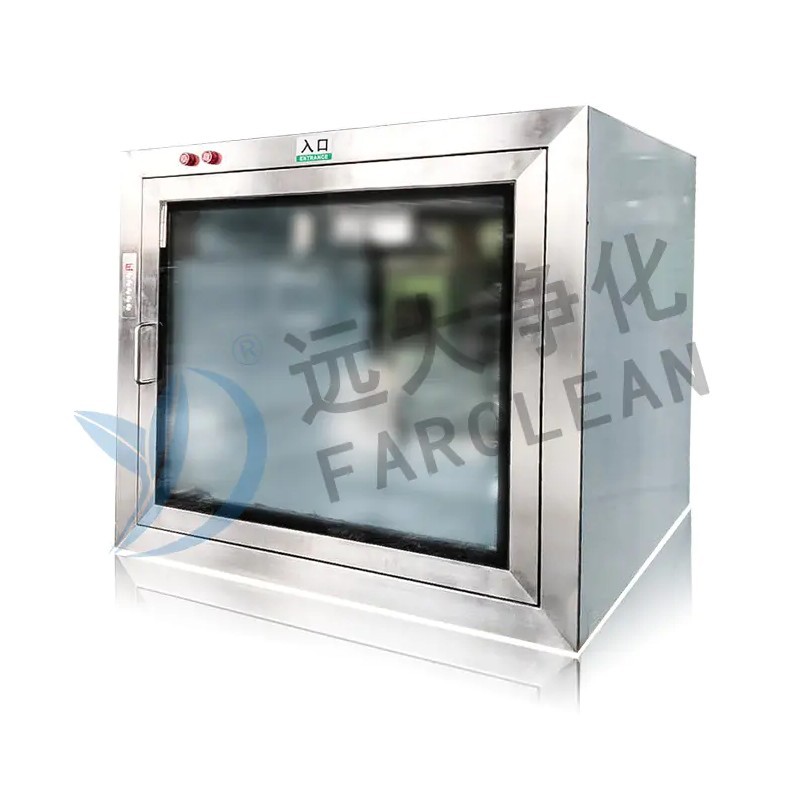

Nesamočisticí průchozí box je pasivní přenosové zařízení. Ve své nejzákladnější podobě se skládá z komory z nerezové oceli s propojenými dveřmi na každé straně – jedny ústí do místnosti nižší klasifikace a druhé do čisté místnosti vyšší klasifikace – UV germicidní lampa pro povrchovou dekontaminaci mezi přenosy a v mnoha konfiguracích HEPA filtrační jednotka, která udržuje v komoře přetlak, aby zabránila migraci kontaminace dovnitř, když jsou některé dveře otevřeny.

Pojem „nesamočistící“ se vztahuje ke skutečnosti, že fyzické čištění vnitřku komory – otírání povrchů dezinfekčním prostředkem, odstraňování částic usazených během přesunů, čištění odvodňovacích bodů – musí provádět ručně personál čistých prostor podle zavedených standardních provozních postupů (SOP). Cyklus ozařování UV lampou, ke kterému dochází mezi přenosy, poskytuje určitý stupeň mikrobiální povrchové dekontaminace, ale UV záření neodstraňuje kontaminaci částicemi, nedosahuje zastíněných povrchů a nemůže nahradit ověřenou chemickou dezinfekci, když je vyžadována redukce biologické zátěže na specifickou logaritmickou úroveň.

Nesamočisticí průchozí boxy se vyrábějí v široké škále velikostí — od malých stolních jednotek pro přenos dokumentů nebo lahviček se vzorky až po velké podlahové komory, do kterých lze umístit vozíky s vybavením. Konstrukční materiály jsou typicky nerezová ocel 304 nebo 316L s průběžnými vnitřními svary, vyklenutými vnitřními rohy pro eliminaci prohlubní zachycujících částice a hladkými zrcadlově leštěnými vnitřními povrchy, které minimalizují přilnavost částic a mikroorganismů. Blokovací mechanismy – mechanické nebo elektronické – zabraňují současnému otevření obou dveří, což je povinná funkce kontroly znečištění bez ohledu na typ čištění.

Jak funguje samočistící průchodový box

Samočistící průchozí box obsahuje automatický dekontaminační systém v komoře, který funguje bez ručního zásahu mezi přenosovými cykly. Nejběžnější automatizované dekontaminační technologie používané v samočistících průchozích boxech jsou odpařený peroxid vodíku (VHP), pára peroxidu vodíku (HPV) nebo formaldehydový plyn – přičemž VHP je aktuální průmyslový standard díky své účinnosti, profilu zbytků, kompatibilitě materiálů a regulační akceptaci napříč farmaceutickými a zdravotnickými aplikacemi.

V samočisticím průchozím boxu VHP probíhá automatický cyklus podle definované sekvence: komora se utěsní, odpařovací jednotka vstřikuje páru H2O₂ v kontrolované koncentraci (typicky 100–1 000 ppm v závislosti na požadovaném logaritmickém snížení), pára setrvává v utěsněné komoře po ověřenou dobu kontaktu a spustí se katalytický O₂ konvertor H₂ vody a kyslíku, čímž se zbytková koncentrace sníží pod limit expozice na pracovišti (obvykle 1 ppm), než bude možné otevřít dvířka na čisté straně. Celý automatický cyklus obvykle trvá 15 až 45 minut v závislosti na objemu komory a požadované úrovni dekontaminace – dosažení sporicidní aktivity ≥6 log snížení proti sporám Geobacillus stearothermophilus, což je měřítko pro hraniční dekontaminaci farmaceutického stupně A/B.

Některé samočisticí průchozí boxy doplňují cyklus VHP o integrovaný systém proudění vzduchu s filtrem HEPA, který odstraňuje kontaminaci částicemi zanesenou během procesu plnění a zajišťuje dekontaminaci jak částicemi, tak mikrobiální dekontaminaci v jediném automatickém cyklu. Řídicí systémy na samočistících jednotkách jsou obvykle založeny na PLC s rozhraním dotykové obrazovky, protokolováním cyklů, správou alarmů a možností exportu dat pro integraci elektronického záznamu dávek – funkce, které přímo podporují shodu s 21 CFR Part 11 ve farmaceutických zařízeních regulovaných FDA.

Přímé srovnání: Klíčové rozdíly mezi oběma typy

Provozní, výkonnostní a nákladové rozdíly mezi nesamočisticími a samočistícími průchozími boxy jsou značné. Následující tabulka poskytuje strukturované srovnání napříč kritérii, která jsou nejdůležitější pro rozhodnutí o specifikaci čistých prostor:

Použitelné scénáře pro nesamočisticí průchozí boxy

Nesamočisticí průchozí boxy zůstávají vhodným a nákladově efektivním řešením pro širokou škálu aplikací v čistých prostorech a kontrolovaném prostředí, kde profil rizika kontaminace nevyžaduje automatizovanou sporicidní dekontaminaci a kde lze spolehlivě ověřit a důsledně provádět manuální čisticí postupy.

Hranice farmaceutické výroby třídy C až D

Ve farmaceutických zařízeních nevyžadují přesuny mezi balicími oblastmi třídy D a oblastmi sekundárního zpracování třídy C sporicidní ošetření v místě přenosu. Nesamočisticí průchozí box s UV lampou, přetlakem filtrovaným HEPA a ověřeným ručním setřením SOP pomocí vhodného sporicidu nebo dezinfekčního prostředku poskytuje vyhovující opatření pro kontrolu kontaminace u tohoto typu hranice. Nižší investiční náklady a jednodušší požadavky na validaci nesamočisticí jednotky z ní činí standardní specifikaci pro tyto méně kritické vnitřní hranice.

Nemocniční a zdravotnické prostředí

V místnostech nemocničních lékáren, zásobovacích chodbách izolačního oddělení a odděleních centrálních sterilních služeb slouží nesamočisticí průchozí boxy jako primární mechanismus přenosu materiálu mezi čistými a špinavými zónami. Frekvence přenosu a typy materiálů v těchto prostředích – balené léky, zabalené sterilní nástroje, nádobky na vzorky – jsou kompatibilní s protokoly ručního čištění s UV zářením a jednodušší provozní požadavky vyhovují zdravotnickému personálu s obecným spíše než specializovaným školením pro čisté prostory.

Montáž elektroniky a polovodičů

V čistých prostorách pro elektroniku třídy 6 a 7 ISO, které manipulují s montáží desek s plošnými spoji, výrobou optických komponent nebo výrobou přesných přístrojů, je primární problém kontaminace částicemi spíše než mikrobiální. Nesamočisticí průchod skrz boxy vybavené HEPA filtrovanými vzduchovými čistícími systémy a ionizačními tyčemi (k neutralizaci elektrostatických nábojů, které přitahují částice k povrchům součástí) poskytují adekvátní kontrolu kontaminace na těchto hranicích bez složitosti nebo nákladů na automatizované chemické dekontaminační systémy.

Použitelné scénáře pro samočistící průchodové boxy

Samočisticí průchozí boxy s automatickou dekontaminací VHP jsou specifikovány všude tam, kde je důsledek kontaminace vážný – z hlediska bezpečnosti pacienta, zajištění sterility produktu, dodržování předpisů nebo integrity citlivých výzkumných nebo výrobních procesů.

Výroba sterilních léčivých přípravků — Hranice stupně A/B

Nejkritičtější a nejnáročnější aplikace pro samočisticí průchozí boxy je na hranici mezi čistými prostory třídy B a plnícími zónami třídy A ve sterilní farmaceutické výrobě. Příloha 1 EU GMP (revize z roku 2022) výslovně řeší potřebu robustních opatření pro kontrolu kontaminace v bodech přenosu materiálu do prostředí třídy A a automatizované boxy pro průchod VHP se na této hranici staly průmyslovým standardním technickým řízením. Validovaný sporicidní cyklus poskytuje zdokumentované a reprodukovatelné důkazy o dekontaminaci, kterým se ruční čištění nemůže spolehlivě shodovat, a elektronické protokolování dat podporuje dokumentaci Strategie kontroly kontaminace (CCS), kterou nyní vyžaduje revidovaná příloha 1.

Laboratoře pro zajištění úrovně biologické bezpečnosti 3 a BSL-4

Výzkumná zařízení, která manipulují s vybranými agenty, patogeny kategorie A nebo vysoce konsekventními biologickými materiály na úrovni kontejnmentu BSL-3 a BSL-4, vyžadují, aby jakýkoli materiál opouštějící ochrannou zónu prošel před vstupem do okolního prostředí ověřenou dekontaminací. Samočistící průchozí boxy s automatickými cykly VHP jsou primárním technickým řízením na těchto hranicích zařízení a poskytují auditovatelný, automatizovaný dekontaminační krok, který nevyžaduje, aby personál vstupoval do vysoce nebezpečné zóny za účelem ručního čištění.

Zařízení pro pokročilou terapii léčivých přípravků (ATMP).

Výrobní zařízení pro buněčnou a genovou terapii manipulující s autologními nebo alogenními buněčnými produkty mají extrémně přísné požadavky na prevenci křížové kontaminace – tam, kde by kontaminace mezi dvěma produkty specifickými pro pacienta mohla mít přímé a vážné důsledky pro bezpečnost pacienta. Samočisticí průchozí boxy s automatickými dekontaminačními cykly a plnou elektronickou sledovatelností jsou specifikačním standardem pro přenosy materiálu do az jednotlivých sad produktů pro pacienty v těchto zařízeních, poskytující ověřenou kontaminační přestávku mezi každou produktovou kampaní.

Rámec rozhodování o výběru: Výběr správného typu pro vaše zařízení

Volba mezi nesamočisticími a samočistícími průchozími boxy by se měla řídit spíše strukturovaným posouzením rizik než samotnými náklady. Následující kritéria poskytují praktický rámec rozhodování:

• Definujte důsledek kontaminace na hranici přenosu. Pokud by kontaminace v tomto bodě mohla vést k tomu, že se k pacientovi dostane nesterilní produkt, dojde k selhání klinické studie nebo k regulačnímu opatření, je zaručena samočistící jednotka s ověřenou sporicidní účinností. Pokud je důsledek omezen na přepracování nebo vyřazení šarže bez dopadu na bezpečnost pacienta, může být dostačující nesamočisticí jednotka s robustním manuálním SOP.
• Vyhodnoťte přenosovou frekvenci a požadavky na propustnost. Samočistící cykly VHP o délce 15–45 minut omezují přenosovou frekvenci. Pokud váš proces vyžaduje časté, rychlé přesuny materiálu, může být provozně nutné buď více samočisticí jednotky paralelně, nebo nesamočisticí jednotka s rychlým cyklem s podporou UV záření.
• Posuďte spolehlivost ručního čištění ve vašem provozním prostředí. Nesamočisticí jednotky zcela závisí na shodě operátora a dodržování SOP. V zařízeních s vysokou fluktuací zaměstnanců, vícenásobnými směnami nebo neadekvátní školicí infrastrukturou SOP přináší lidská závislost na ručním čištění variabilitu, kterou automatické samočistící systémy eliminují.
• Zvažte kompatibilitu materiálu s VHP. Ne všechny materiály tolerují opakovanou expozici VHP – některé kovy, určité polymery a elektronické součástky mohou být časem degradovány oxidačními výpary H₂O₂. Pokud převážené položky obsahují materiály citlivé na VHP, může být nezbytná nesamočisticí jednotka s vhodným alternativním dezinfekčním protokolem.
• Faktor v celkových nákladech životního cyklu, nejen kapitálové výdaje. Vyšší pořizovací cena samočisticí jednotky je během tří až pěti let často kompenzována sníženými mzdovými náklady, nižší spotřebou dezinfekčního prostředku a zamezením kontaminace – což ve farmaceutickém prostředí může znamenat náklady na nápravu, zamítnutí šarže a regulační vyšetřování, které výrazně převyšují náklady na samotné zařízení.

Stručně řečeno, nesamočisticí průchozí boxy poskytují spolehlivou kontrolu kontaminace na vnitřních hranicích s nižším rizikem, kde je zachována kázeň ručního procesu a profil rizika kontaminace je zvládnutelný. Samočisticí průchozí boxy s automatickou dekontaminací VHP jsou vhodnou technickou kontrolou všude tam, kde je vyžadován ověřený, na personálu nezávislý a elektronicky sledovatelný sporicidní přenosový proces na základě očekávání regulačních orgánů, výsledků hodnocení rizik nebo kritické povahy produktů, které jsou vyráběny nebo s nimiž je manipulováno.
