Proč jsou vrata s dopadem na dopravu tou správnou volbou pro váš objekt?

V rušných průmyslových a komerčních zařízeních jsou dveře mezi zónami vystaveny neustálému provozu – vysokozdvižné vozíky, paletové zvedáky, vozíky a chodci, kteří tudy procházejí desítky či stovky za směnu. Standardní otočné nebo posuvné dveře nejsou určeny pro tento druh opakovaného, ​​často násilného kontaktu. Slepují se, praskají, ztrácejí zarovnání a nakonec selžou, což vytváří bezpečnostní rizika a náklady na údržbu, které se rychle hromadí. Dopravní nárazové dveře s jsou konstruovány speciálně pro toto prostředí: absorbují nárazy, automaticky se vracejí do své polohy a pokračují ve své činnosti v průběhu tisíců denních cyklů bez progresivního poškození, ke kterému dochází u konvenčních dveří. Pochopení toho, jak fungují, kde fungují nejlépe a jaké specifikace vedou k rozhodnutí o výběru, je zásadní pro každého správce zařízení nebo specialistu na nákup, který hodnotí tuto kategorii průmyslového hardwaru.

Co definuje dveře s dopadem na provoz

Dopravní nárazové dveře – také nazývané otočné dveře, dvojčinné dveře nebo průmyslové nárazové dveře – jsou dveřní panel namontovaný na pružinovém nebo hydraulickém otočném mechanismu, který jim umožňuje volně se kývat v obou směrech a po každém použití se automaticky vracet do zavřené polohy. Definující charakteristikou, která odděluje nárazové dveře od standardních křídlových dveří, je jejich schopnost absorbovat přímý kontakt s vozidly, vozíky nebo vybavením bez poškození. Toho je dosaženo kombinací flexibilních materiálů panelů, otočných systémů absorbujících energii a konstrukčních návrhů, které rozdělují síly nárazu přes panel, spíše než aby je soustředily do jednoho bodu.

Samouzavírací akce je mechanicky kritická, protože udržuje oddělení zón – teplotu, prach, hluk nebo kontaminaci – mezi sousedními oblastmi, aniž by vyžadovalo jakoukoli akci od osoby nebo vozidla projíždějícího skrz. Na rozdíl od dveří s automatickým pohonem, které vyžadují senzory, akční členy a elektrickou infrastrukturu, jsou dveře s nárazem na provoz zcela pasivní mechanické systémy. Otevřou se při zatlačení, zavřou při uvolnění a nevyžadují k provozu žádný zdroj energie. Tato jednoduchost se promítá přímo do spolehlivosti: neexistuje žádný elektrický systém, který by selhal, žádný snímač, který by se špatně četl, a žádná řídicí deska, kterou by bylo třeba programovat nebo udržovat.

Jak funguje mechanismus otáčení a návratu

Výkon dopravních nárazových dveří závisí zásadně na kvalitě a provedení jejich otočného mechanismu. V komerčních a průmyslových aplikacích se používají dva základní typy, z nichž každý má různé výkonnostní charakteristiky vhodné pro různé intenzity dopravy a nárazové zatížení.

Pružinové otočné mechanismy

Pružinové čepy jsou nejběžnějším mechanismem v dopravních nárazových dveřích pro lehké až středně těžké aplikace. Torzní pružina nebo vinutá pružina ukládá energii, když se dveřní panel otevírá, a uvolňuje tuto energii k pohonu panelu zpět do zavřené polohy. Napětí pružiny je obvykle nastavitelné – silnější napětí způsobuje rychlejší zavírání a vyšší odolnost vůči tlaku větru, zatímco mírnější napětí snižuje sílu potřebnou k otevření dveří, což je důležité v aplikacích, kde musí chodci nebo lehké vozíky projít bez potíží. Pružinové mechanismy jsou mechanicky přímočaré, jejich výměna při opotřebení je nenákladná a spolehlivě fungují v širokém teplotním rozsahu, díky čemuž jsou vhodné pro vstupy do chlazených skladů, oblasti zpracování potravin a venkovní přilehlé zóny, kde hrají roli teplotní extrémy.

Hydraulické tlumené otočné mechanismy

Hydraulické otočné mechanismy kombinují vratnou sílu pružiny s hydraulickým tlumičem, který řídí rychlost zavírání a zabraňuje zabouchnutí dveří po tvrdém nárazu nebo v situacích s vysokým provozem, kde by rychlé cyklování mohlo způsobit náraz vraceného panelu do protijedoucí osoby nebo vozidla. Tlumič absorbuje kinetickou energii během zavíracího zdvihu a uvolňuje ji postupně, čímž vytváří řízenou, konzistentní rychlost zavírání bez ohledu na to, jak silně jste dveře otevřeli. Hydraulické mechanismy jsou těžší a dražší než otočné čepy pouze s pružinou, ale jsou správnou specifikací pro aplikace s vysokým cyklem, vysokou hmotností panelů a situace, kdy by zabouchnutí dveří způsobilo bezpečnostní nebo hlukový problém.

Panelové materiály a jejich výkonnostní kompromisy

Materiál panelů je nejviditelnějším rozdílem mezi výrobky pro nárazové dveře a specifikací, která přímo ovlivňuje životnost, požadavky na údržbu a vhodnost pro konkrétní prostředí. Každý materiál má své silné stránky a omezení, díky kterým je vhodný pro některé aplikace a nevhodný pro jiné.

• Polyetylen (PE/HDPE panely): Polyetylen s vysokou hustotou je nejrozšířenějším materiálem panelů v průmyslových dopravních nárazových dveřích. Je odolný proti nárazu, chemicky inertní, snadno se čistí a je dostupný ve složení pro potraviny, které splňují požadavky USDA a FDA pro prostředí zpracování potravin. PE panely neabsorbují vlhkost, odolávají většině čisticích chemikálií a dezinfekčních prostředků a odolávají opakovanému kontaktu s vysokozdvižným vozíkem bez praskání nebo roztříštění. Jejich omezením je tuhost — velmi velké PE panely se mohou v širokých otvorech nadměrně ohýbat a ve srovnání s alternativami s pěnovým jádrem nabízejí omezenou tepelnou izolaci.
• PVC panely: Panely z PVC (polyvinylchloridu) jsou lehčí než PE a mohou být formulovány tak, aby byly průhledné nebo průsvitné, což zajišťuje viditelnost skrz dveře – důležitý bezpečnostní prvek v oblastech s vysokým provozem, kde chodci a vysokozdvižné vozíky sdílejí přístupové cesty. Dopadové dveře z PVC se běžně používají v maloobchodech s potravinami, v předsíních chladírenských skladů a ve farmaceutických výrobních zónách, kde je prioritou vizuální sledování přilehlých prostor. PVC se stává křehkým při nízkých teplotách, takže se nedoporučuje pro použití v mrazicích boxech nebo aplikacích pod nulou bez složení za studena.
• Izolační panely s pěnovým jádrem: Pro aplikace, kde je primárním požadavkem tepelné oddělení – například hranice mezi chlazeným skladem a nakládacím dokem – panely s pěnovým jádrem s ocelovým nebo hliníkovým čelním pláštěm poskytují podstatně vyšší tepelný odpor (hodnoty R R-8 až R-20 v závislosti na tloušťce) než pevné plastové panely. Pěnové jádro také přidává akustické tlumení, snižuje přenos hluku mezi zónami. Tyto panely jsou těžší než alternativy z pevných plastů a vyžadují robustnější otočné mechanismy, aby zvládly dodatečnou hmotnost během tisíců denních cyklů.

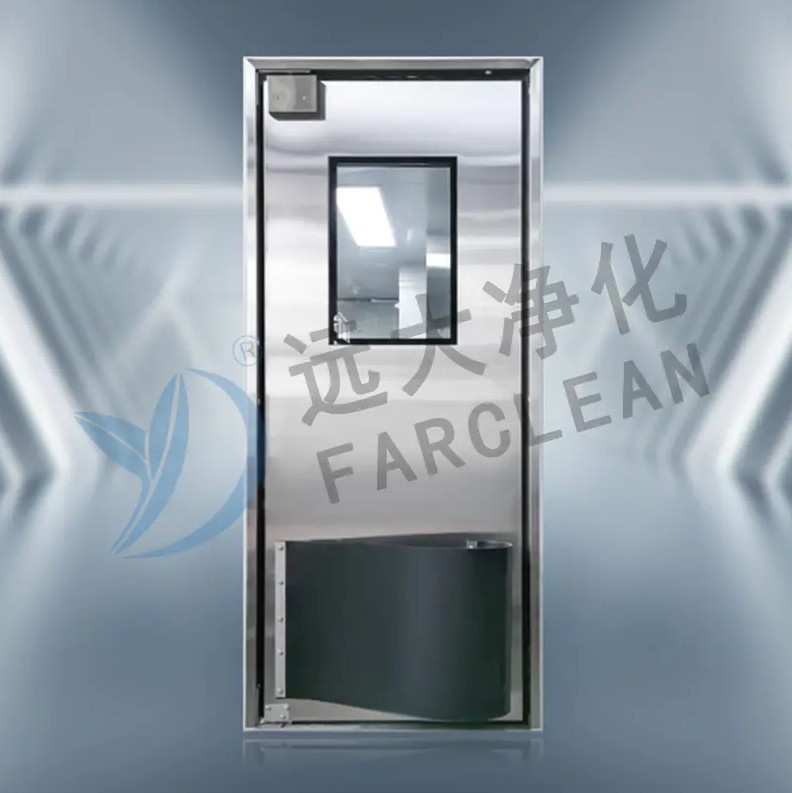

• Panely z nerezové oceli: Dopravní nárazové dveře z nerezové oceli jsou určeny pro aplikace vyžadující maximální hygienu, chemickou odolnost a trvanlivost – farmaceutické čisté prostory, oblasti zpracování potravin vystavené vysokotlakému mytí a zařízení pro manipulaci s chemikáliemi. Nerezové panely jsou nejodolnější dostupnou možností, jsou odolné prakticky všem průmyslovým čisticím prostředkům a dezinfekčním prostředkům a snadno se kontroluje jejich čistota. Jsou výrazně těžší a dražší než plastové alternativy a účinně vedou chlad, což může být nevýhodou v zónách citlivých na teplotu.

Typické aplikace napříč odvětvími

Dopravní nárazová vrata se používají v pozoruhodně rozmanité řadě průmyslových a komerčních prostředí. Sjednocujícím faktorem napříč všemi aplikacemi je potřeba dveří, které zvládají vysokofrekvenční, často násilný průchod při zachování oddělení zón a vyžadující minimální údržbu.

Klíčové specifikace k vyhodnocení při výběru

Výběr protipožárních dveří vyžaduje přizpůsobení mechanických a materiálových specifikací dveří skutečným podmínkám otevírání – nejen výběr podle ceny nebo značky. Pro správný výběr je rozhodujících několik parametrů specifikace.

Konfigurace šířky dveří a panelu

Dopravní nárazové dveře jsou k dispozici jako jednopanelové (jeden panel pokrývá celou šířku otvoru) nebo dvoupanelové (dva panely se stýkají ve středu, každý pokrývá polovinu šířky otvoru). Jednopanelové dveře jsou jednodušší a vytvářejí čistší těsnění na obvodu, ale při šířce přibližně 1 500 mm se stávají nepraktickými, protože setrvačnost panelu a konstrukční požadavky jsou příliš vysoké. Dveře s dvojitým panelem jsou standardní konfigurací pro široké otvory – zejména u uliček pro vysokozdvižné vozíky, které běžně vyžadují světlost otvorů 2 500 až 4 000 mm – protože každý panel se musí otočit pouze polovinou otvoru, aby umožnil průchod. Dosedací hrana mezi dvojitými panely musí být opatřena pružným těsněním, aby byla zachována funkce oddělení zón při zavřených dveřích.

Průhledové panely a bezpečnostní zasklení

Průhledové panely – průhledná okna zabudovaná do neprůhledného dveřního panelu – jsou kritickým bezpečnostním prvkem na jakémkoli místě, kde chodci a provoz vozidel sdílejí stejné dveře. Pracovník, který se blíží k dopravním nárazovým dveřím z jedné strany, nevidí vysokozdvižný vozík přijíždějící z druhé strany bez průhledového panelu, což vytváří riziko kolize na prahu. Průhledové panely jsou obvykle vyrobeny z polykarbonátu nebo tvrzeného skla, umístěné v úrovni očí (přibližně 1 200–1 600 mm od úrovně podlahy) a dimenzované tak, aby poskytovaly odpovídající pohled přes celou šířku otvoru. V aplikacích, kde obsluha vysokozdvižných vozíků sedí v různých výškách, poskytuje vyšší výhledový panel, který se rozprostírá od přibližně 900 mm do 1 800 mm, lepší pokrytí. Průhledové panely musí být odolné proti nárazu – standardní skleněná tabule není přijatelnou náhradou – a měly by být vyměnitelné nezávisle na dveřním panelu, aby se minimalizovaly náklady na opravu poškození nárazem.

Obvodové těsnění a spodní těsnění

Účinnost dopravních nárazových dveří při udržování teplotní separace, kontroly prachu nebo kontaminačních bariér závisí nejen na materiálu panelu, ale také na kvalitě a provedení obvodového těsnění. Když jsou dveře v zavřené poloze, horní a boční okraje panelu by měly být v kontaktu s pružným kartáčem nebo těsněním žárovky namontovaným v rámu dveří. Spodní hrana představuje zvláštní výzvu: dvířka se musí volně kývat, aniž by táhla po podlaze (což by urychlilo opotřebení čepu a znesnadnilo otevírání dveří), přičemž se musí minimalizovat mezera mezi spodní hranou panelu a povrchem podlahy. Flexibilní spodní těsnění – buď pogumovaná stěrače nebo kartáčové těsnění namontované na spodní hraně panelu – poskytují nejlepší kompromis, udržují téměř souvislé těsnění vůči podlaze, když jsou dveře zavřené, aniž by během cyklu otáčení tvořily odpor.

Pokyny k instalaci a požadavky na rám

Dopravní nárazové dveře jsou jen tak spolehlivé, jak spolehlivá je jejich montáž. Rám dveří musí být konstrukčně přiměřený, aby zvládl opakující se dynamické zatížení způsobené tisíci denních nárazových cyklů – rám, který se pod zatížením ohne, způsobí, že se vyrovnání čepů časem posune, což způsobí zablokování, nerovnoměrné zavírání a zrychlené opotřebení čepového mechanismu. U zděných nebo betonových otvorů zajišťuje požadovanou tuhost ocelový pomocný rám přivařený nebo ukotvený ke stavebnímu otvoru. U příček s kovovými sloupky musí být rám vyztužen ocelovými sloupky plné výšky a horizontálním blokováním, aby se vytvořil pevný otočný montážní bod.

Výška čepu je specifikace, která je někdy při plánování přehlížena. Většina dopravních nárazových dveří montuje čep v úrovni podlahy (dolní čep) a nahoře na panelu nebo rámu dveří (horní čep), přičemž hmotnost panelu nese spodní čepové ložisko. U těžkých panelů – dveří s pěnovým jádrem nebo panelů z nerezové oceli nad výškou přibližně 1 800 mm – musí být spodní otočné ložisko dimenzováno na celkovou hmotnost panelu plus dodatečné dynamické zatížení způsobené nárazem, které může dočasně znásobit statické zatížení faktorem dva až tři. Určení poddimenzovaného spodního otočného ložiska na dveřích s těžkým panelem je běžnou příčinou předčasného selhání otočného čepu a lze se mu zcela vyhnout potvrzením jmenovité únosnosti ložiska ve vztahu k vypočtené hmotnosti panelu a předpokládané síle nárazu.

Požadavky na údržbu a očekávaná životnost

Jedním z nejsilnějších argumentů pro vrata proti nárazu do provozu oproti alternativám s pohonem jsou jejich minimální nároky na údržbu. Nejsou zde žádné motory k servisu, žádné senzory k kalibraci a žádné řídicí systémy, které je třeba aktualizovat. Program údržby pro dobře specifikované dopravní nárazové dveře se skládá z malého počtu rutinních úkolů, které mohou obvykle provádět pracovníci interní údržby bez specializovaného školení nebo nástrojů.

• Mazání čepu: Pružinové a hydraulické otočné mechanismy vyžadují pravidelné mazání – typicky každé tři až šest měsíců u vysokocyklových aplikací – aby se zabránilo opotřebení ložisek a udržela se konzistentní rychlost zavírání. Typ maziva musí být kompatibilní s materiálem otočného mechanismu a rozsahem provozních teplot; potravinářská maziva jsou vyžadována v prostředí zpracování potravin.
• Nastavení napětí pružiny: Postupem času se torzní pružiny mírně uvolní a rychlost a síla zavírání dveří se sníží. Většina mechanismů otáčení pružiny obsahuje nastavovací mechanismus, který umožňuje zvýšení předpětí pružiny bez výměny pružiny, čímž se obnoví původní zavírací výkon.
• Kontrola a výměna těsnění: Obvodová a spodní těsnění se opotřebovávají opakovaným kontaktem a měla by být kontrolována čtvrtletně v instalacích s vysokým provozem. Opotřebovaná těsnění narušují funkci oddělení zón dveří a měla by být vyměněna dříve, než zcela selžou – náhradní těsnicí pásky jsou levné a jejich instalace je jednoduchá.
• Výměna zrakového panelu: Polykarbonátové průhledové panely se časem poškrábou a nakonec se stanou příliš neprůhlednými na to, aby poskytovaly adekvátní výhled. Výměna panelů každé dva až čtyři roky je typická v prostředí provozu vysokozdvižných vozíků a náklady na výměnu panelů by měly být zahrnuty do celkových nákladů na vlastnictví ve srovnání s alternativními typy dveří.

Správně specifikované a správně udržované dopravní nárazové dveře ve středně náročném průmyslovém použití mohou zajistit životnost deset až patnáct let, než bude potřeba výměna hlavních komponentů. V aplikacích s velmi vysokým cyklem – rušné distribuční centrum zpracovávající stovky průchodů vysokozdvižným vozíkem za směnu – je výměna otočného mechanismu každých pět až sedm let realističtějším očekáváním, ale celkové náklady na vlastnictví zůstávají podstatně nižší než u alternativ s elektrickým pohonem, když se do srovnání započítá eliminace elektrické údržby, výměny senzorů a aktualizace řídicího systému.
