Proč jsou sendvičové panely pro čisté prostory preferovaným řešením stěn a stropů pro kontrolovaná prostředí?

Co je sendvičový panel pro čisté prostory?

A sendvičový panel pro čistou místnost je prefabrikovaný, vícevrstvý stavební panel zkonstruovaný speciálně pro použití v kontrolovaných prostředích, kde musí být zajištěna kontaminace vzduchem, teplotní stabilita, hygiena a strukturální integrita podle přísných norem. Panel se skládá ze dvou pevných vnějších krycích plechů – obvykle z pozinkované oceli, nerezové oceli nebo hliníku – spojených s izolačním materiálem jádra, který zajišťuje tepelný výkon, akustické tlumení a strukturální tuhost v jediném kompozitním prvku. Výsledkem je samonosný stěnový, stropní nebo přepážkový systém, který lze rychle nainstalovat a překonfigurovat podle změn požadavků na zařízení, aniž by došlo k ohrožení kontroly prostředí, která definují fungující čistý prostor.

To, co odlišuje sendvičový panel pro čisté prostory od standardních architektonických sendvičových panelů, je přesnost, se kterou je specifikován a kontrolován každý materiál, spoj, povrchová úprava a rozměrová tolerance. V prostředí čistých prostor – ať už jsou klasifikovány podle ISO 1 až ISO 9 podle normy ISO 14644 nebo podle GMP třídy A až D, jak to vyžadují farmaceutické regulační orgány – není plášť budovy pouze strukturální. Je aktivní součástí systému kontroly kontaminace. Každý povrch musí odolávat mikrobiálnímu růstu, zbavovat se částic, odolávat častému chemickému čištění a udržovat rozměrovou stabilitu při rozdílech pozitivního tlaku, které zabraňují vnikání nečistot. Standardní stavební panely určené pro průmyslové nebo komerční budovy nemohou tyto požadavky splnit, a právě proto existuje sendvičový panel pro čisté prostory jako samostatná kategorie produktů.

Jedinečná vícevrstvá konstrukce, která tyto panely odlišuje

Charakteristickým znakem sendvičového panelu pro čisté prostory je jeho kompozitní konstrukce, která integruje více výkonnostních funkcí do jediného panelu o tloušťce typicky od 50 mm do 150 mm. Každá vrstva panelu přispívá specifickou sadou vlastností a interakce mezi vrstvami je navržena tak, aby vytvořila kombinovaný profil výkonu, kterého by žádný materiál nemohl dosáhnout sám.

Vnější obkladové listy

Vnitřní a vnější krycí vrstvy tvoří viditelné a funkční povrchy panelu. Pro aplikace v čistých prostorách se tyto nejčastěji vyrábějí z předem natřené pozinkované oceli s polyesterovým, epoxidovým nebo PVDF povlakem aplikovaným na povrch směřující do místnosti. Nátěrový systém musí být neporézní, chemicky odolný a schopný odolat opakovanému čištění isopropylalkoholem, parami peroxidu vodíku, chlornanem sodným a dalšími agresivními dezinfekčními prostředky používanými ve farmaceutickém a polovodičovém výrobním prostředí. Obklady z nerezové oceli – obvykle jakost 304 nebo 316L – jsou určeny pro nejnáročnější aplikace, jako jsou aseptické farmaceutické výrobní prostory nebo čisté prostory pro zpracování potravin, kde je vyžadována vynikající odolnost proti korozi a schopnost elektrolytického leštění do téměř zrcadlového povrchu. Hliníkové obklady se používají tam, kde je prioritou snížení hmotnosti bez obětování odolnosti proti korozi.

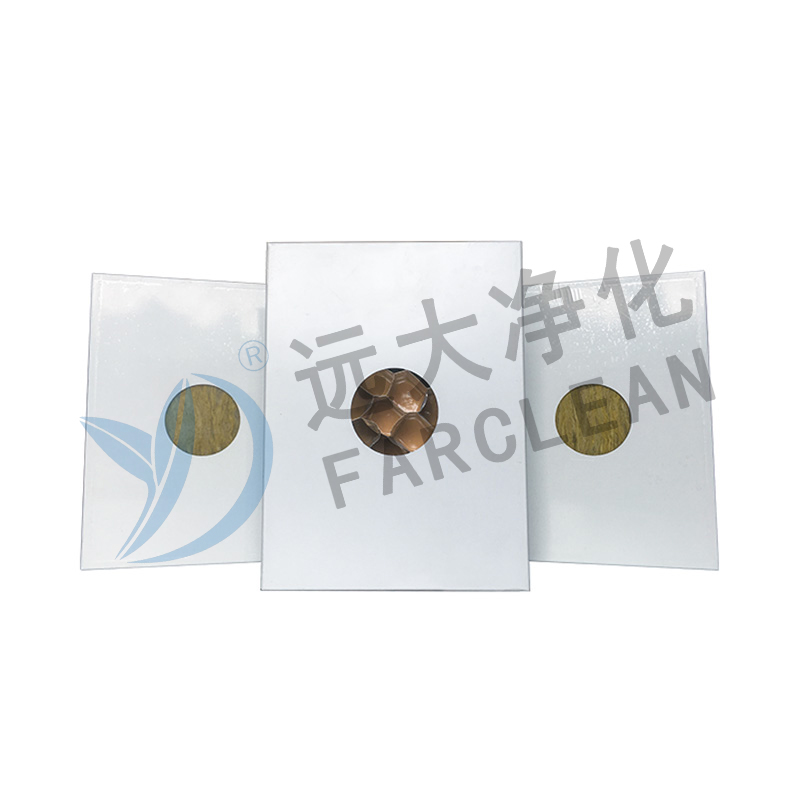

Izolační materiály jádra

Materiál jádra zaujímá centrální zónu panelu a je zodpovědný za tepelnou izolaci, akustické vlastnosti, požární odolnost a významnou část strukturální tuhosti panelu. Sendvičové panely pro čisté prostory se vyrábějí s několika typy jádra, z nichž každý vyhovuje jiným prioritám výkonu. Jádra z minerální vlny (kamenná vlna) poskytují vynikající požární odolnost – dosahují klasifikace jako nehořlavé podle EN 13501-1 – a jsou specifikována ve farmaceutických zařízeních a nemocnicích, kde jsou předpisy požární bezpečnosti nejpřísnější. Jádra z polyuretanové (PUR) a polyisokyanurátové (PIR) pěny nabízejí vynikající hodnoty tepelné izolace (nižší koeficienty lambda) při stejné tloušťce panelu, což z nich činí preferovanou volbu tam, kde jsou primárními hnacími silami energetická účinnost a přesnost regulace teploty. Voštinová hliníková nebo papírová jádra poskytují výjimečné poměry pevnosti k hmotnosti pro stropní panely, kde je vyžadována nosnost konstrukce, aniž by se nosné konstrukci přidávala nadměrná hmotnost.

Vzduchotěsnost a integrita tlaku: kritický diferenciál

Jedním z technicky nejnáročnějších požadavků na plášť budovy s čistým prostorem je vzduchotěsnost. Čisté prostory jsou udržovány při přetlaku vzduchu ve srovnání s přilehlými méně kontrolovanými prostory, což vytváří tlakový rozdíl, který se neustále snaží vytlačit vzduch – a jakékoli nečistoty, které nese – ven jakoukoli mezerou, spojem nebo průnikem v plášti. Pokud panelový systém umožňuje únik vzduchu, tlakový rozdíl je ohrožen a strategie kontroly kontaminace selže, bez ohledu na to, jak výkonný je systém HVAC a filtrace.

Sendvičové panely pro čisté prostory řeší tento požadavek prostřednictvím přesně navrženého systému spojů. Panely se spojují mezi sebou a s konstrukčními rámovými prvky pomocí spojů typu pero-drážka nebo cam-lock, které jsou utěsněny souvislými housenkami schváleného tmelu – obvykle na bázi silikonu nebo polyuretanu – aplikovaného během instalace. Geometrie spoje je navržena tak, aby se přizpůsobila tepelné roztažnosti a menším konstrukčním pohybům bez porušení těsnění, přičemž byla zachována vzduchotěsnost po celou dobu životnosti zařízení. Vnitřní rohové spoje, spoje mezi stropem a stěnou a prostupy pro rozvody – elektrické vedení, potrubí, vzduchotechnické potrubí – to vše vyžaduje účelově navržené ozdobné díly a systémy těsnění, které udržují tlakovou integritu obálky v každém přechodovém bodě.

Testování úniku vzduchu po instalaci pomocí tlakových metod založených na EN 13829 nebo ekvivalentních normách je standardní praxí při uvádění farmaceutických a polovodičových čistých prostor do provozu, aby se před zahájením provozní validace ověřilo, že obálka ve skutečném stavu splňuje specifikovanou třídu vzduchotěsnosti. Sendvičové panelové systémy pro čisté prostory od renomovaných výrobců jsou navrženy a testovány tak, aby dosáhly nejnižší dostupné klasifikace úniků podle těchto norem.

Hygienický povrchový design a prevence uvolňování částic

Vlastnosti povrchu sendvičového panelu pro čisté prostory jsou navrženy se specifičností, která nemá obdoby u standardních stavebních produktů. Každé rozhodnutí o návrhu – od chemie povrchové úpravy panelu až po profil obložení spoje – je učiněno s cílem minimalizovat tvorbu částic, zabránit mikrobiální kolonizaci a usnadnit účinné čištění a dezinfekci.

• Hladké, neporézní povrchy: Povrch panelu pro čisté prostory obrácený k místnosti musí mít dostatečně nízkou drsnost povrchu, aby se zabránilo zachycení částic a tvorbě biofilmu. Ocelové panely s povlakem obvykle dosahují hodnot drsnosti povrchu Ra 0,8 µm nebo lepší, zatímco elektrolyticky leštěná nerezová ocel může dosáhnout Ra 0,2 µm. Tyto hladké povrchy umožňují dezinfekčním roztokům vytvořit rovnoměrný kontakt s celým povrchem během čisticích cyklů a nezanechávají žádné mikroskopické prohlubně, kde se mohou ukrývat mikroorganismy.
• Kryté vnitřní rohy: Pravoúhlé vnitřní rohy mezi stěnami a podlahami a mezi stěnami a stropy nelze důkladně vyčistit a částice se hromadí v mrtvých zónách, které jsou chráněny před prouděním vzduchu. Sendvičové panelové systémy pro čisté prostory obsahují předem tvarované klenuté rohové sekce – obvykle s poloměrem 50 až 100 mm – které eliminují ostré vnitřní rohy v celém zařízení, což umožňuje čisticímu zařízení dosáhnout na každý povrch bez přerušení.
• Zapuštěné panely a zapuštěné upevnění: Vyčnívající upevňovací prvky, obnažené hlavy šroubů a povrchové diskontinuity vytvářejí turbulence v laminárních vzorcích proudění vzduchu, které čisté prostory používají k zametání částic z kritických pracovních zón. Panely pro čisté prostory jsou upevněny pomocí skrytých nebo zapuštěných upevňovacích systémů, které udržují plochý, nepřerušovaný povrch panelu a zachovávají předvídatelné vzory proudění vzduchu, na kterých závisí kontrola kontaminace.
• Chemická odolnost nátěrů: Povrchový nátěr musí odolávat degradaci – včetně puchýřů, křídování a změny barvy – když je vystaven celé řadě čisticích a dezinfekčních prostředků používaných v zařízení po dobu jeho provozní životnosti. PVDF povlaky nabízejí nejširší spektrum chemické odolnosti a nejdelší životnost, což z nich dělá specifikaci volby pro zařízení s agresivními čisticími protokoly.

Porovnání typů jádra sendvičových panelů pro čisté prostory

Výběr správného materiálu jádra je jedním z nejdůslednějších rozhodnutí ve specifikaci panelů pro čisté prostory. Následující tabulka poskytuje strukturované srovnání hlavních základních možností na podporu informovaného výběru na základě priorit konkrétních projektů:

Modulární flexibilita a rekonfigurovatelnost

Jednou z prakticky nejcennějších a komerčně nejvýznamnějších vlastností sendvičového panelového systému pro čisté prostory je jeho vlastní modularita. Na rozdíl od tradičních krytů čistých prostor s mokrou výstavbou postavených z omítnutého blokového zdiva nebo litého betonu – které jsou po vybudování prakticky trvalé – lze čistou místnost se sendvičovými panely rozebrat, rozšířit, zmenšit nebo přemístit za zlomek času, nákladů a narušení, které jsou zapotřebí k úpravě konvenční konstrukce.

Panely jsou vyráběny ve standardních šířkách – typicky 600 mm, 1 000 mm nebo 1 200 mm – s vlastními délkami nařezanými tak, aby vyhovovaly výšce zařízení od podlahy ke stropu. Systém zámkových spojů umožňuje spojování a odpojování panelů bez poškození samotných panelů, což znamená, že čistá místnost postavená z kvalitních sendvičových panelů si zachovává významnou zbytkovou hodnotu jako překonfigurovatelné aktivum. Pro farmaceutické výrobce, kteří musí přizpůsobit uspořádání svých zařízení měnícím se portfoliu produktů, nebo pro výrobce elektroniky, kteří potřebují rozšířit kapacitu čistých prostor v reakci na nové produktové řady, se tato rekonfigurovatelnost přímo promítá do nižších kapitálových výdajů a rychlejšího času do výroby ve srovnání s konvenčními konstrukčními přístupy.

Rychlost instalace je další klíčovou výhodou modulárního panelového systému. Kompletní zastřešení čistých prostor – stěny, strop, dveře, okna a prostupy – může být obvykle instalováno týmem specializovaných dodavatelů za zlomek času potřebného k vybudování ekvivalentního prostoru pomocí tradičních stavebních metod. Panely dorazí na místo prefabrikované na přesné rozměry, vyžadující pouze montáž a utěsnění spíše než víceúčelový sekvenční stavební proces, který vyžaduje konvenční stavba. Tato komprimovaná časová osa instalace snižuje průběžné doby uvedení zařízení do provozu a umožňuje výrobním operacím začít generovat příjmy dříve.

Odvětví, která spoléhají na sendvičové panely pro čisté prostory

Jedinečná kombinace vlastností nabízených sendvičovými panely pro čisté prostory z nich dělá specifikovaný stavební systém v celé řadě průmyslových odvětví, kde je kontrola kontaminace regulačním požadavkem nebo imperativem kvality produktu.

• Farmaceutická výroba: Zařízení na výrobu léků regulovaná GMP vyžadují čisté prostory klasifikované podle ISO 5 až ISO 8 (GMP stupeň A až D) pro různé fáze výroby. Sendvičové panely pro čisté prostory s jádry z minerální vlny a obklady z nerezové oceli nebo oceli potažené PVDF jsou standardní specifikací, splňující jak hygienické požadavky na povrch podle směrnic GMP, tak požadavky na požární bezpečnost podle předpisů farmaceutických zařízení.
• Výroba polovodičů a elektroniky: Zařízení na výrobu plátků pro výrobu polovodičů vyžadují nejpřísnější klasifikaci čistých prostor – ISO 1 až ISO 5 – kde i submikronové částice mohou zničit celé dávky plátků v hodnotě milionů dolarů. Panelové systémy v těchto zařízeních musí být kompatibilní s ultra-vysokou účinností HEPA a ULPA filtračních systémů a přesným laminárním prouděním vzduchu, které chrání povrchy waferů během zpracování.
• Výroba zdravotnických prostředků: Výroba implantabilních lékařských přístrojů, sterilních diagnostických zařízení a chirurgických nástrojů podle ISO 13485 a FDA 21 CFR Part 820 vyžaduje prostředí čistých prostor, kde je přísně kontrolována jak částicová, tak mikrobiální kontaminace. Povrchy panelů musí odolat ověřeným čisticím a sterilizačním protokolům použitým během kvalifikace zařízení.
• Biotechnologie a genová terapie: Výroba biologických látek, buněčných terapií a genových terapií zahrnuje práci s živými biologickými systémy, které jsou mimořádně citlivé na kontaminaci. Sendvičové panely pro čisté prostory pro tyto aplikace musí dosahovat a udržovat nejvyšší úroveň ochrany životního prostředí a zároveň poskytovat prvky biologické bezpečnosti požadované při práci s biologickými látkami.
• Zpracování potravin a nápojů: Zóny výroby potravin s vysokou péčí a vysokým rizikem – jako je zpracování masa k přímé spotřebě, výroba kojenecké výživy a aseptické plnění nápojů – využívají sendvičové panely pro čisté prostory k vytvoření kontrolovaných hygienických zón, které zabraňují křížové kontaminaci mezi oblastmi zpracování a chrání produkty před mikrobiologickými riziky z prostředí.

Klíčové specifikace, které je třeba ověřit při výběru sendvičových panelů pro čisté místnosti

Vzhledem ke kritické roli, kterou sendvičové panely pro čisté prostory hrají ve strategii kontroly kontaminace zařízení, musí být rozhodnutí o specifikaci a nákupu přijímána s přísnou technickou péčí. Před zadáním dodavateli panelů by měly být ověřeny následující parametry podle požadavků projektu:

• Certifikace povrchové úpravy: Potvrďte, že nátěr směřující do místnosti byl nezávisle testován a certifikován z hlediska odolnosti vůči konkrétním čisticím a dezinfekčním prostředkům, které budou použity při validovaném čisticím postupu zařízení. Vyžádejte si protokoly o zkouškách chemické odolnosti, nejen tvrzení dodavatele.
• Klasifikace požární odolnosti: Ověřte, že panelový systém – včetně obkladů a jádra – splňuje požadovanou požární klasifikaci podle platné normy stavebních předpisů (EN 13501-1 v Evropě, UL certifikace v Severní Americe) pro typ obsazenosti objektu a jurisdikci.
• Tepelná prostupnost (U-hodnota): Potvrďte, že tloušťka panelu a specifikace jádra dosahují požadované hodnoty U pro cíle tepelného výkonu zařízení, zejména pro čisté prostory, které udržují teploty výrazně nad nebo pod okolní teplotou, aby se podpořily výrobní procesy.
• Rozpětí panelu a kapacita zatížení: U stropních panelů rozprostírajících se mezi konstrukčními podpěrami ověřte průhyb a nosnost panelu při kombinované hmotnosti samotného panelu, jakéhokoli zařízení namontovaného ke stropu a rozloženého zatížení z komory HVAC výše.
• Údaje o vzduchotěsnosti kloubového systému: Vyžádejte si zkušební data – nejen návrhová tvrzení – prokazující výkon vzduchotěsnosti systému spojů panelů při tlakových rozdílech, při kterých bude zařízení pracovat, abyste potvrdili, že plášť po instalaci dosáhne požadované klasifikace netěsností.

Sendvičový panel pro čisté prostory je jedinečný, protože konsoliduje strukturální, tepelné, hygienické, bezpečnostní a kontrolní funkce do jediného, ​​předem navrženého stavebního prvku, který standardní konstrukční systémy v zásadě nejsou schopny replikovat. Pro jakékoli zařízení, kde integrita kontrolovaného prostředí přímo určuje bezpečnost produktu, shodu s předpisy a komerční životaschopnost, není sendvičový panel pro čisté prostory pouze preferovanou možností – je to technické řešení, které umožňuje kontrolované prostředí.
